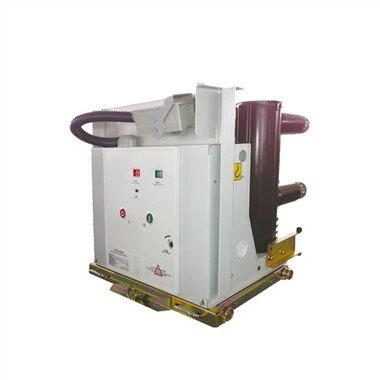

Vysokonapäťový vákuový istič VCB

Vysokonapäťový VCB vákuový istič VS1 je vhodný pre trojfázový AC 50Hz, 12kV napájací systém. Môže sa použiť na ochranu a kontrolu elektrických zariadení v priemysle a baníctve, podnikoch, elektrárňach a rozvodniach. Hlavná črta 1. Vákuový istič prijíma konštrukciu ...

Zaslať požiadavku

Popis

Hlavná vlastnosť

1. Vákuový istič prijíma konštrukciu oblúkovej hasiacej komory na vrchu a prevádzkového mechanizmu na spodnej strane, ktorý sa ľahko nastavuje.

2. Prijíma sa štruktúra kombinácie vzduchu a organického kompozitného izolačného materiálu.

3. Jednoduchý pružinový operačný mechanizmus, počet operácií je 10 000-krát.

4. Prijatím skrutkového hnacieho mechanizmu je samosvorný výkon stabilný a samosvorné je dobré.

Nie	Položka	Jednotka	Parameter
1	Menovité napätie	Kv	12	24
2	Menovité frekvencie	Hz	50/60
3	Menovitý prúd	A	630, ... 4000A
4	1min Výkonová frekvencia odoláva napätiu	Kv	48	65
5	Bleskový impulz odoláva napätiu	Kv	75/95	125/150
6	Menovitý skratový lámací prúd (pík)	kA	50/63/80/100
7	Menovité aktívne zaťaženie a tesný obvodový lámací prúd	A	63	50
8	Hodnotený krátky zlomový prúd	kA	20, ... 40
9	Menovitý skrat tvoriaci prúd (špička)	kA	50/63/80/100
10	Menovitý kábel(linka) nabíjací lámací prúd	A	50 alebo 10
11	Menovitý spád kondenzátorovej banky spínací prúd	A	400
12	Menovitý rezistentný prúd (špička)	kA	50/63/80/100
13	Krátky čas odoláva prúdu (4s)	kA	20, ... 40
14	Životnosť mechanizmu	krát	10000
