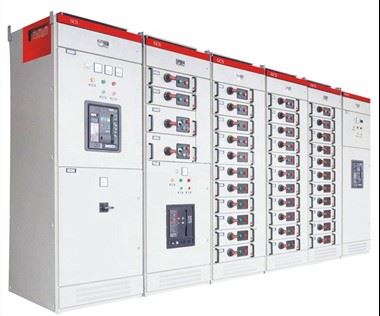

MNS 50A Výsuvný rozvádzač NN Electrical Panel Board

Doska elektrického rozvádzača MNS 50A Výsuvný rozvádzač NN









Trojfázové nízkonapäťové elektrické rozvádzače MNS

Operačné prostredie:

1)Okolitá teplota:-10 stupňov – plus 40 stupňov ;

2) Nadmorská výška: vysoké napätie menšie alebo rovné 1000 metrov, nízke napätie menšie alebo rovné 2500 metrov (technické oddelenie navrhne špeciálne, ak prekročí);

3) Relatívna vlhkosť: menej alebo rovná 85 percentám

4) Seizmická intenzita: menšia alebo rovná magnitúde 8;

5 Aplikujte na miesta, ktoré nemajú žiadny požiar, žiadne nebezpečenstvo výbuchu, žiadne vážne znečistenie, žiadnu chemickú koróziu a žiadne prudké vibrácie.

NN rozvádzač

Výkonný štandard:

GB7251 Kompletná súprava nízkonapäťového rozvádzača a ovládacieho zariadenia

GB3906-2006 3.6kV~40,5kV AC kovový uzavretý rozvádzač a ovládacie zariadenie



			Parameter
Menovité napätie		V	400	690
Menovité izolačné napätie		V	690	1140
Menovité napätie odolnosti proti nárazu		V	6000	10000
Menovitá pracovná schopnosť skratu		kA	18~100	10~75
Menovitá maximálna schopnosť skratu		kA	25~120	20~85
Menovitá frekvencia		Hz	50/60
Menovitý prúd		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Menovitý riadiaci výkon		V	AC 110/220/380,DC 110/220
Rozmer (Jednotka: mm)	MNS/GCS/GGD	šírka	400,600,800,1000,1200
		hĺbka	600,800,1000
		výška	2200



LV zásuvky sa používajú na rozvody elektrickej energie a sú pomerne jednoduché. Pokiaľ je možné nainštalovať istič s lisovaným puzdrom, medené tyče zásuvky na distribúciu vysokého prúdu 630 A sa dajú ľahko usporiadať. Pripojenie medenej tyče je ekvivalentné upevneniu zástrčky v jednej polohe, čo neprispieva k zarovnaniu ľavej a pravej polohy kontaktov a môže spôsobiť jednostranný kontakt zástrčky. Použitie dvojitých svoriek môže zabrániť jednostrannému kontaktu zástrčky spôsobenému odchýlkou ​​zásuvky alebo dodatočnou silou na zástrčku. Stará skriňa B používa káblové pripojenia a vyžaduje viacero sád zástrčiek. Aby sa zásuvka neprevrátila dozadu, na hornej časti je aj polohovacia zásuvná doska.



Porucha vyhorenia a protiopatrenia nízkonapäťovej zásuvkovej spínacej skrinky MNS



Nízkonapäťový zásuvkový rozvádzač MNS je obľúbený u mnohých zákazníkov z oblasti energetiky pre jeho výhody, ako je pohodlná údržba, viacnásobné skupinové výstupné obvody a malé rozmery. Hoci v tejto oblasti existuje veľa výrobcov, existujú rôzne úrovne technickej odbornosti a objemu výroby. Mnohé malé a stredné továrne na spínacie zariadenia z dôvodu slabého technického základu nemajú prehľad o špecifikáciách a normách týkajúcich sa strojov a zariadení v distribučnej miestnosti. Pri navrhovaní a inštalácii zásuvkových skríň a rozvodných skríň existujú riziká spojené so zlou zákazníckou prevádzkou a riadením údržby a starnutím komponentov v skriniach v dôsledku predĺženia prevádzkového času, čo povedie k vysokému výskytu vysokonapäťových rozvádzačov. nehody a dokonca aj veľké havárie, ako je poškodenie popálením.

1. Bežné chyby

Ráno 28. júla 2019 sa v istej distribučnej miestnosti náhle vznietila a začala horieť zásuvková skriňa MNS, ktorá normálne fungovala. Aby sa predišlo rozšíreniu bežných porúch, pracovníci riadenia prevádzky a údržby na mieste odsali horný vypínač 35kV a vykonali hasenie. Hasenie požiaru však vzápätí nespôsobilo vzplanutie veľkorozmerného modelu. Zistilo sa, že otvoreným ohňom bola napájacia skriňa D28 na spodnej výtlačnej strane, ktorá bola vážne spálená a stratila svoju prevádzkovú funkciu. Priľahlé skrine neboli zasiahnuté a po uhasení požiaru boli do vyhradenej trasy investované finančné prostriedky kľúčového nákladu a prostriedky boli opäť uvedené do prevádzky.

Po potvrdení s personálom na mieste bola distribučná miestnosť plne financovaná a uvedená do prevádzky v roku 2005 a fungovala normálne počas obdobia bez akýchkoľvek záznamov o údržbe. Pred vznikom požiarnej signalizácie nemal výstupný vypínač a záťaž každého tímu spoločnú poruchu, výpadok prúdu, výpadok prúdu a rozsiahle spúšťanie a odstavovanie strojov a zariadení (zariadení). Zároveň kontrola prevádzkového záznamu potvrdila, že trojfázový päťvodičový prepínač ampérmetra každého modulu bol normálny a nevyskytol sa žiadny stav zaťaženia.



Nízkonapäťová zásuvková skriňa MNS je kľúčovým rozvodným zariadením pre softvér systému spodného tlaku rozvodne. Na základe očakávania tejto havárie by jej mal výrobca vysokonapäťových rozvádzačov prikladať veľký význam a prísne dodržiavať národné priemyselné normy pre návrh, výrobu a inštaláciu. Ako zákazník v oblasti energetiky by sa mala na strojoch a zariadeniach vykonávať aj pravidelná údržba, údržba a údržba, aby sa spoločne zabezpečila normálna prevádzka strojov a zariadení.

Kalibrácia vypínača MNS 1 zásuvkovej skrine po odpojení bočníka:

Spínač napájania zásuvkovej skrine

1. Po odpojení hlavného vypínača (istič lisovaného puzdra) vo výstupnom module skupiny z dôvodu bežných porúch bola kľučka skutočnej organizácie prevádzky stále v polohe „Å“ (opätovné zatváranie).

1. Nad modulom (zásuvkovou skriňou) by mala byť rukoväť dverí organizácie (v opačnom smere) otočená do polohy RESET 45 stupňov v ľavom dolnom rohu a potom by mala byť rukoväť dverí (v smere hodinových ručičiek) otočená do polohy " ○" (zatvorená) poloha. V tomto bode sa izolačný spínač vráti do normálnej polohy nasávania (v prípade horúceho pohotovostného režimu) na kalibráciu a skutočnú prevádzku.

2. Vlastnú operáciu opätovného uzatvorenia je možné vykonať až po vykonaní kalibrácie.





























Q5: Je k dispozícii OEM/ODM?

A: Áno, je! Naše produkty je možné prispôsobiť. Máme dizajnérske a inžinierske tímy, môžeme prispôsobiť produkty podľa výkresov alebo požiadaviek zákazníkov.



Q6: Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme továreň, ako 100-percentný profesionálny výrobca s 20-ročnými skúsenosťami výrobcu by sme mohli vyrábať výrobky podľa požiadaviek zákazníkov a mohli by sme tiež kontrolovať kvalitu výrobkov na 100 percent.



Q7: Dá sa o cene dohodnúť?

Odpoveď: Áno, cena je obchodovateľná. Môže sa zmeniť podľa množstva alebo balenia



Q8: A čo kontrola?

Odpoveď: Máme celý kontrolný systém od surovín až po konečné produkty vrátane testu zvýšenia teploty, testu typu testovacieho vodiča postrekom soli, testu mechanickej životnosti.



Q9: Aké sú platobné podmienky?

Odpoveď: TT, Paypal, Western Union, obchodné zabezpečenie Alibaba a L / C sú prijateľné. 30 percent T / T vopred, 70 percent zostatok pred odoslaním.



Q10: Akú službu ponúka spoločnosť?

Odpoveď: Máme profesionálny inžiniersky tím, ktorý dokáže navrhnúť a vyvinúť formu tak, aby prišla k rôznym požiadavkám zákazníka.

Máme tiež predajný tím, ktorý ponúka dobré služby od predpredaja po popredaj.



Tento produkt je zvyčajne prispôsobený.
Sme výrobca a máme profesionálne technické oddelenie, ktoré dokáže navrhnúť a poskytnúť riešenia podľa potrieb zákazníka.
Ak chcete získať konštrukčné výkresy, kontaktujte našich predajcov
