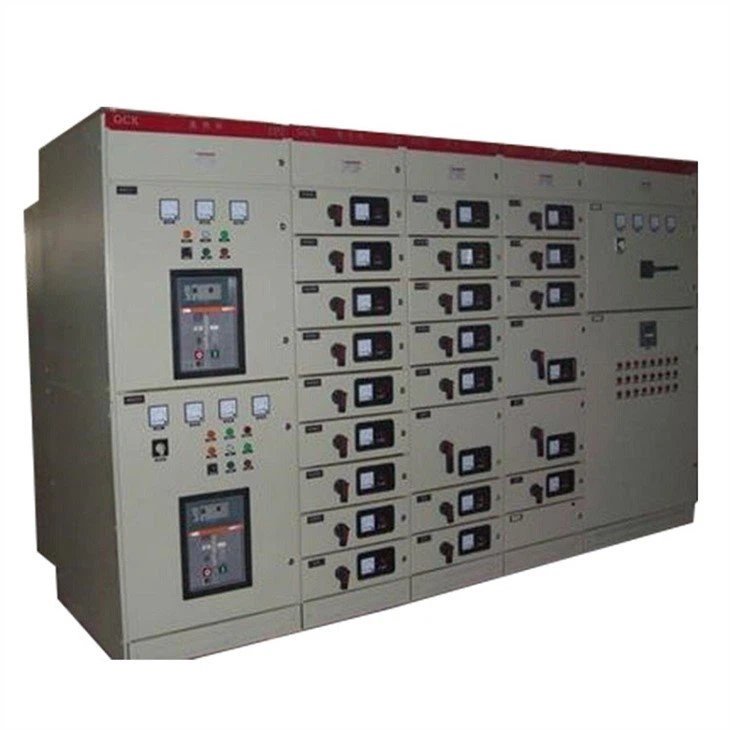

Distribučný panel GCK Electric

Nízkonapäťové výsuvné rozvádzače GCK sú široko používané v elektrárňach, valcovaní hutníckej ocele, petrochemickom priemysle, ľahkom priemysle a textilnom priemysle, prístavoch, budovách, hoteloch a na ďalších miestach. Používa sa na distribúciu energie a centralizované riadenie motora v systémoch napájania s trojfázovým štvorvodičovým alebo päťvodičovým systémom striedavého prúdu, napätím 380 V, 660 V, frekvenciou 50 Hz a menovitým prúdom 5 000 A a nižším.

GCK je rozvádzač nízkeho napätia na vysokej úrovni zostavený komplexným typovým testom a certifikáciou CCC. Dizajn spĺňa nasledujúce normy:

GB7251.1-2005&"; Nízkonapäťový kompletný rozvádzač &";

C60439.1-1992&"; Nízkonapäťové kompletné rozvádzače a riadiace zariadenia &";

Bežné podmienky použitia:

1. Teplota okolitého vzduchu nie je vyššia ako +40 ℃, nie nižšia ako -5 ℃ a priemerná teplota do 24 hodín nie je vyššia ako +35 ℃

2. Relatívna teplota nepresahuje 50 % pri najvyššej teplote +40 ° C a vyššia relatívna teplota je povolená pri nižšej teplote, napríklad 90 % pri +20 ° C

3. Vzduch je čistý, bez korozívnych a výbušných plynov, bez vodivých a bez prachu, ktoré môžu poškodiť izoláciu

4. Tam, kde nedochádza k žiadnym vibráciám a otrasom, inštalujte zvisle a sklon by nemal byť väčší ako 5 stupňov

5. Nadmorská výška nepresahuje 2000 metrov

6. Rozvádzač je vhodný na prepravu a skladovanie pri nasledujúcich teplotách: -25 ° C až +55 ° C, v krátkom čase (nie viac ako 24 hodín) nepresahujúcom +70 ° C;

7. Ak vyššie uvedené podmienky nedokážu uspokojiť potreby používateľov, poraďte sa s výrobcom.

Hlavné technické parametre:

Menovité izolačné napätie: 660V/1000V

Menovité pracovné napätie: 400V660V

Menovité pracovné napätie pomocného obvodu: AC 380V, 220V, DC 110V, 220V

Menovitý prúd zbernice: 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A, 5000A

Krátkodobý výdržný prúd zbernice: 50 kA, 80 kA (efektívna hodnota) na 1 sekundu

Špičkový výdržný prúd zbernice: 105 kA/0,1 s, 140 kA/0,1 s, 176 kA/0,1 s

Menovitý prúd vetvy zbernice: 630A, 1000A, 1250A, 1600A

Menovitý krátkodobý výdržný prúd vetvy zbernice: 30 kA, 50 kA (efektívna hodnota) na 1 sekundu

Menovitý špičkový výdržný prúd pobočkovej zbernice: 63 kA, 105 kA/0,1 s

Úroveň ochrany plášťa: IP30, IP40

Nastavenie zbernice: trojfázový štvorvodičový systém, trojfázový päťvodičový systém

Klasifikácia rozvádzačov

Skriňa na príjem energie, panel spojky prípojníc, skrinka podávača, skriňa motora, skrinka vypínača, skrinka kompenzácie účinníka

Pri dodávke sa dodávajú nasledujúce dokumenty a príslušenstvo:

Prepravný zoznam

Certifikát výrobku a správa o teste z výroby

Používateľská príručka'

Súvisiace elektrické výkresy

Špecifikácia hlavných komponentov

Kľúče od dverí skrinky, prevádzkové kľučky a náhradné diely uvedené v zmluve.
