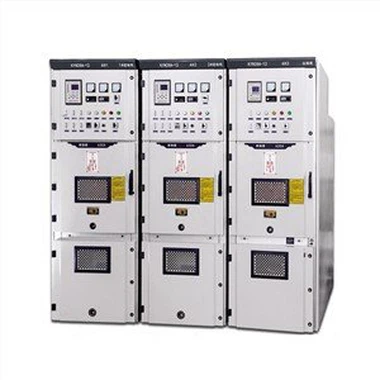

Panel vysokonapäťového rozvádzača 24kv

Popis

Panel vysokonapäťového rozvádzača sa používa na príjem a distribúciu trojfázového striedavého prúdu 50 Hz s menovitým napätím 24 kV a môže poskytovať kontrolu a ochranu obvodu. Môže byť inštalovaný s rôznymi mikroprocesorovými reléovými ochrannými jednotkami na realizáciu inteligentného riadenia a integráciu funkcií diaľkového ovládania, telemetrie, diaľkovej signalizácie a diaľkového nastavenia. Rozvádzač je možné nakonfigurovať s rôznymi typmi vákuových ističov alebo vákuových stýkačov.

Podmienky používania

1. Teplota okolitého vzduchu: teplota 40 stupňov , teplota -15„C.

2. Relatívna vlhkosť: Denný priemer nie je vyšší ako 95 percent, denný priemerný tlak vodnej pary nie je vyšší ako 2,2 kPa, mesačný priemer nie je vyšší ako 90 percent a mesačný priemerný tlak vodnej pary nie je vyšší ako 1,8 kPa.

3. Nadmorská výška: Menšia alebo rovná 2000 m.

4. Intenzita zemetrasenia: nie viac ako 8 stupňov.

5. Okolité ovzdušie by nemalo byť výrazne znečistené korozívnym alebo horľavým plynom, vodnou parou a pod.

6. Žiadne miesta s častými násilnými vibráciami.

7. Pri používaní za normálnych podmienok prostredia špecifikovaných v GB3906 by sa malo dohodnúť s používateľom a výrobcom.

Technické parametre

Položka		Jednotka	Parameter
Menovité napätie (V)		kV	12	24
Menovité izolačné napätie	1 minúta. výdržné napätie výkonovej frekvencie	kV	42	65
	Menovité impulzné výdržné napätie	kV	75	125
Menovitá frekvencia		Hz	50
Menovitý prúd		A	630, 1250, 1600, 2000, 2500, 3150
4s krátkodobý výdržný prúd		kA	25, 31.5.40 ,50
Špičkový vydržať prúd		kV	63,80, 100,125
Stupeň ochrany			Externé IP4X, vnútorné IP2X
