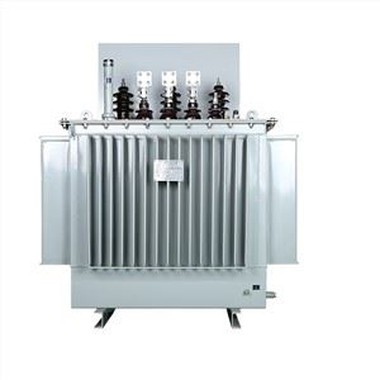

Olejový typ distribučného transformátora 20/0,4KV výkonový toroidný MONTÁŽNY TRANSFORMÁTOR

olejový distribučný transformátor 20/0,4KV výkonový toroidný MONTÁŽ TRANSFORMÁTORA

Olejové distribučné transformátory sú jedným z dôležitých zariadení v napájacích a distribučných systémoch priemyselných a banských podnikov a občianskych stavieb. Znižujú sieťové napätie 10 (6) kV alebo 35 kV na napätie zbernice 230/400 V používané užívateľmi. Tento produkt je vhodný pre AC 50 (60) Hz, trojfázový maximálny výkon typového štítku 2500 kVA (jednofázový maximálny výkon štítku 833 kVA, jednofázový transformátor sa všeobecne neodporúča) a môže byť použitý v interiéri (vonku). Keď je výkon 315 kVA alebo menej, môže byť inštalovaný na stĺp. Okolitá teplota nie je vyššia ako 40 stupňov , nie je nižšia ako -25 stupňov , maximálna denná priemerná teplota je 30 stupňov , maximálna ročná priemerná teplota je 20 stupňov a relatívna vlhkosť nie je vyššia ako 90 percent (okolitá teplota je 25 stupňov), nadmorská výška nesmie presiahnuť 1000 m. Ak nespĺňa vyššie uvedené podmienky používania, mali by sa vykonať príslušné úpravy kvóty v súlade s príslušnými ustanoveniami GB6450-86.

históriu vývoja

Transformátorový olej je kvapalina na báze ropy, ktorá má potenciál horenia a má environmentálne nevýhody. Vzhľadom na vynikajúci výkon a nízku cenu transformátorového oleja však veľká väčšina výkonových transformátorov stále používa transformátorový olej ako izolačné a chladiace médium.

Koncom 19. storočia začali transformátory používať transformátorový olej ako izoláciu a chladiace médium, čo viedlo k vzniku transformátorov s olejovou ponorou. Okrem bohatého prirodzeného skladovania a nízkych cien je transformátorový olej široko používaný vďaka svojim nasledujúcim vlastnostiam.

1) Pri použití v spojení s vláknitými materiálmi je izolačný výkon dobrý, čo môže znížiť izolačnú vzdialenosť a znížiť náklady.

2) Transformátorový olej má nízku viskozitu a dobrý prenos tepla.

3) Môže účinne chrániť železné jadro a vinutie pred vplyvom vlhkosti vo vzduchu.

4) Chráňte izolačný papier a lepenku pred pôsobením kyslíka, znížte starnutie izolačných materiálov a predĺžte životnosť transformátorov.

Okrem niektorých špeciálnych malých a stredných transformátorov a plynových transformátorov veľká väčšina veľkých a stredných transformátorov stále používa transformátorový olej ako chladiace a izolačné médium.

Izolácia transformátorov impregnovaných transformátorovým olejom má stupeň tepelnej odolnosti A a dlhodobú prevádzkovú teplotu 105 stupňov.

klasifikácia

Fázová diferenciácia

Dá sa rozdeliť na trojfázové transformátory a jednofázové transformátory. V trojfázových energetických systémoch sa vo všeobecnosti používajú trojfázové transformátory. Ak je kapacita príliš veľká a obmedzená prepravnými podmienkami, tri jednofázové transformátory sa môžu použiť aj v trojfázových energetických systémoch na vytvorenie skupín transformátorov.

Diferenciácia vinutia

Dá sa rozdeliť na transformátory s dvojitým vinutím a transformátory s trojitým vinutím. Zvyčajne sú transformátory transformátory s dvojitým vinutím, ktoré majú dve vinutia na železnom jadre, jedno je pôvodné vinutie a druhé je sekundárne vinutie. Trojvinutý transformátor je transformátor s väčšou kapacitou (nad 5600 kVA) používaný na pripojenie troch rôznych napäťových prenosových vedení. V špeciálnych prípadoch existujú aj transformátory Satons, ktoré využívajú viac vinutí.

Štrukturálna klasifikácia

Dá sa rozdeliť na transformátory jadrového typu a transformátory typu plášťa. Ak je vinutie ovinuté okolo železného jadra, ide o transformátor so železným jadrom; Ak je železné jadro ovinuté okolo obvodu vinutia, ide o železný plášťový transformátor. Tieto dva sa len mierne líšia v štruktúre a nemajú zásadný rozdiel. Výkonové transformátory sú všetky typu so železným jadrom.

Transformátor pozostáva hlavne zo železného jadra, vinutia, olejovej nádrže, konzervátora, izolačného puzdra, prepínača odbočiek a plynového relé.

1. Železné jadro

Železné jadro je súčasťou magnetického obvodu transformátora. Počas prevádzky sa generujú straty hysterézy a straty vírivými prúdmi na generovanie tepla. Na zníženie tepelných strát a zníženie objemu a hmotnosti sa železné jadro skladá z plechov z kremíkovej ocele s orientovanou štruktúrou valcovaných za studena s vysokým koeficientom magnetickej vodivosti menším ako 0,35 mm. Podľa usporiadania vinutia v železnom jadre existujú dva typy: typ jadra a typ plášťa.

Vo veľkokapacitných transformátoroch, aby sa zabezpečilo, že teplo generované stratou železného jadra môže byť počas cirkulácie úplne odvedené izolačným olejom, aby sa dosiahol dobrý chladiaci účinok, sú v železnom jadre často inštalované kanály chladiaceho oleja. .

2. Navíjanie

Vinutie a železné jadro sú hlavnými komponentmi transformátora. Vzhľadom na odpor samotného vinutia alebo prechodový odpor na spojoch je z Jouleho zákona známe, že vzniká teplo. Preto vinutie nemôže prechádzať prúdom vyšším ako menovitý prúd po dlhú dobu. Navyše pri prechode skratového prúdu sa na vinutí vytvorí významná elektromagnetická sila a poškodí transformátor. Existujú dva základné typy vinutia: sústredné a prekrývajúce sa.

Hlavnými poruchami vinutia transformátora sú medzizávitové skraty a skraty na skrini. Medzizávitové skraty sú spôsobené najmä starnutím izolácie alebo mechanickým poškodením izolácie pri preťažení transformátora a skratom. Keď hladina oleja vo vnútri transformátora klesne, čo spôsobí, že vinutie odkryje hladinu oleja, môže dôjsť aj k otočnému skratu; Okrem toho, keď dôjde k priechodnému skratu, vplyvom nadprúdu sa vinutie deformuje, čo spôsobuje mechanické poškodenie izolácie a tiež spôsobuje medzizávitové skraty. Keď dôjde k medzizávitovému skratu, prúd vo vnútri skratového vinutia môže prekročiť menovitú hodnotu, ale celý prúd vinutia nesmie prekročiť menovitú hodnotu. V tomto prípade bude pôsobiť plynová ochrana a v závažných prípadoch bude pôsobiť aj diferenciálne ochranné zariadenie. Príčinou skratu na plášti je aj starnutie izolácie, vlhkosť oleja, pokles hladiny oleja alebo blesk a prepätie počas prevádzky. Okrem toho, keď dôjde k priechodnému skratu, deformácia vinutia v dôsledku nadprúdu môže tiež spôsobiť skrat na plášti. Keď dôjde ku skratu na plášti, je to vo všeobecnosti činnosť plynového ochranného zariadenia a uzemňovacia ochrana.

3. Palivová nádrž

Telo (vinutie a železné jadro) olejového transformátora je inštalované v nádrži naplnenej transformátorovým olejom, ktorá je zvarená oceľovými platňami. Olejová nádrž stredných a malých transformátorov pozostáva z puzdra skrine a krytu skrine. Telo transformátora je umiestnené vo vnútri puzdra skrinky a kryt skrinky sa dá otvoriť, aby sa telo zdvihlo kvôli údržbe.

Klasifikácia chladenia izolácie

Dá sa rozdeliť na transformátory ponorené do oleja a transformátory suchého typu. Aby sa zlepšili izolačné a chladiace podmienky, železné jadro a vinutie transformátora sú spolu ponorené do olejovej nádrže naplnenej transformátorovým olejom. V špeciálnych situáciách, ako sú pouličné lampy a osvetlenie baní, sa používajú aj suché transformátory.

Typ ponorený do oleja

1. Neuzavreté transformátory ponorené do oleja: hlavne vrátane S8, S9, S10 a iných sériových produktov, široko používané v priemyselných a banských podnikoch, poľnohospodárstve a občianskych budovách.

2. Uzavreté transformátory ponorené do oleja: hlavne vrátane S9, S9-M, S10-M a iných sérií produktov, ktoré sa bežne používajú na miestach s vysokým znečistením ropou a chemickými látkami v ropnom a chemickom priemysle.

3. Utesnené transformátory ponorené do oleja: dostupné hlavne v BS9, S9-, S10-, S11-MR, SH, SH12-M a iných sériách produktov, môžu možno použiť na rozvod energie na rôznych miestach, ako sú priemyselné a banské podniky, poľnohospodárstvo a občianske budovy.

Okrem toho existujú rôzne špeciálne transformátory na špecifické účely. Napríklad vysokonapäťové transformátory na testovanie, transformátory pre elektrické pece, transformátory na zváranie a transformátory pre tyristorové obvody, transformátory napätia a prúdové transformátory pre meracie prístroje.

Výkonnostné charakteristiky

a. Nízkonapäťové vinutie olejových transformátorov má vo všeobecnosti valcovú štruktúru s vinutím z medenej fólie, s výnimkou medených drôtov s malou kapacitou; Vysokonapäťové vinutie využíva viacvrstvovú valcovú štruktúru, ktorá zaisťuje vyvážené rozloženie ampérových závitov, nízky magnetický únik, vysokú mechanickú pevnosť a vysokú odolnosť proti skratu.

b. Železné jadro a vinutie prijímajú upevňovacie opatrenia a upevňovacie časti, ako sú výškové a nízkonapäťové vedenia zariadenia, sú vybavené samosvornými maticami proti uvoľneniu. Majú nezávislú štruktúru jadra a dokážu vydržať dopravné nárazy.

c. Cievka a železné jadro sa sušia vo vákuu a transformátorový olej sa filtruje a vstrekuje pomocou vákuového procesu, aby sa minimalizovala vlhkosť vo vnútri transformátora.

d. Olejová nádrž obsahuje vlnité dosky, ktoré majú funkciu dýchania na kompenzáciu zmeny objemu oleja spôsobenej zmenami teploty. Preto tento produkt nemá zásobník na olej, čo samozrejme znižuje výšku transformátora.

e. V dôsledku výmeny zásobníka oleja za vlnité plechy je transformátorový olej zvonku izolovaný, čím sa účinne bráni vstupu kyslíka a vody, čo môže viesť k zníženiu izolačného výkonu.

f. Na základe vyššie uvedených piatich výkonnostných bodov zaisťuje, že olejový transformátor nevyžaduje výmenu oleja počas bežnej prevádzky, čím sa výrazne znižujú náklady na údržbu transformátora a predlžuje sa jeho životnosť.

Kľúčové body výberu

Zaťažte prírodu

1) Pri veľkom počte primárnych alebo sekundárnych záťaží sa odporúča inštalovať dva alebo viac transformátorov. Keď je jeden z transformátorov odpojený, kapacita zostávajúcich transformátorov môže pokryť spotrebu elektrickej energie primárnej a sekundárnej záťaže. 1, Sekundárna záťaž by mala byť čo najviac koncentrovaná a nemala by byť príliš rozptýlená.

2) Keď je sezónna zaťažiteľnosť veľká, mali by sa nainštalovať špeciálne transformátory. Napríklad zaťaženie klimatizácií a mrazničiek vo veľkých občianskych budovách a zaťaženie vykurovania elektrickým vykurovaním.

3) Ak je koncentrované zaťaženie veľké, mali by sa nainštalovať špeciálne transformátory. Ako sú veľké vykurovacie zariadenia, veľké röntgenové prístroje, elektrické oblúkové pece atď.

4) Ak je svetelná záťaž veľká alebo ak používanie zdieľaného transformátora na napájanie a osvetlenie vážne ovplyvňuje kvalitu osvetlenia a životnosť žiarovky, je možné nainštalovať špeciálny osvetľovací transformátor. Vo všeobecnosti napájanie a osvetlenie zdieľajú transformátor.

Prostredie používania

Za normálnych stredných podmienok je možné zvoliť transformátory ponorené do oleja alebo transformátory suchého typu, ako sú nezávislé alebo pripojené elektrické rozvodne pre priemyselné a banské podniky, poľnohospodárstvo a nezávislé elektrické rozvodne pre obytné oblasti. Transformátory dostupné na výber zahŕňajú S8, S9, S10, SC (B) 9, SC (B) 10 atď.

Teplotné prostredie

① Udržujte dlhodobú stabilitu pri teplote 220 stupňov

② Schopný vydržať krátkodobú prevádzku pri teplote 350 stupňov

③ Udržujte stabilný výkon v širokom rozsahu teplôt a vlhkosti

④ Pri teplote 250 stupňov sa neroztopí, neroztečie ani nepodporí spaľovanie

⑤ Pri teplote 750 stupňov sa neuvoľňujú žiadne toxické alebo korozívne plyny

Požiadavky na inštaláciu

1. Základová dráha transformátora by mala byť vodorovná a olejový konzervátor by mal mať sklon 1-1,5 percenta.

2. Transformátory by mali byť posilnené.

3. Primárne a sekundárne vedenia transformátora by nemali spôsobovať namáhanie priechodky.

Plášť transformátora je pevne spojený s neutrálnym bodom a uzemňovacím zariadením, aby vytvoril trojicu 800 KVA (inštalácia plynového relé).

charakteristika

výhodu

1. Transformátorový olej má dobrú izoláciu a tepelnú vodivosť, zatiaľ čo transformátorový olej je lacný.

2. Môže vyriešiť problém vysokokapacitného odvodu tepla a vysokonapäťovej izolácie v transformátoroch.

nevýhodou

1. Transformátorový olej je horľavý a pri kontakte s plameňmi môže horieť a explodovať

2. Transformátorový olej je škodlivý pre ľudské zdravie

3. Transformátorový olej je potrebné pravidelne kontrolovať

4. Tesniaci výkon olejových transformátorov je slabý a mal by byť zastaraný, čo vedie k vážnemu úniku oleja na prevádzkovom mieste, čo ovplyvňuje bezpečnú prevádzku zariadenia a tiež ovplyvňuje životné prostredie

5. Úroveň izolácie olejových transformátorov je nízka a sú navrhnuté a vyrobené podľa izolácie triedy A



























Q5: Je k dispozícii OEM/ODM?

A: Áno, je! Naše produkty je možné prispôsobiť. Máme dizajnérske a inžinierske tímy, môžeme prispôsobiť produkty podľa výkresov alebo požiadaviek zákazníkov.



Q6: Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme továreň, ako 100-percentný profesionálny výrobca s 20-ročnými skúsenosťami výrobcu by sme mohli vyrábať výrobky podľa požiadaviek zákazníkov a mohli by sme tiež kontrolovať kvalitu výrobkov na 100 percent.



Q7: Dá sa o cene dohodnúť?

Odpoveď: Áno, cena je obchodovateľná. Môže sa zmeniť podľa množstva alebo balenia



Q8: A čo kontrola?

Odpoveď: Máme celý kontrolný systém od surovín až po konečné produkty vrátane testu zvýšenia teploty, testu typu testovacieho vodiča postrekom soli, testu mechanickej životnosti.



Q9: Aké sú platobné podmienky?

Odpoveď: TT, Paypal, Western Union, obchodné zabezpečenie Alibaba a L / C sú prijateľné. 30 percent T / T vopred, 70 percent zostatok pred odoslaním.



Q10: Akú službu ponúka spoločnosť?

Odpoveď: Máme profesionálny inžiniersky tím, ktorý dokáže navrhnúť a vyvinúť formu tak, aby prišla k rôznym požiadavkám zákazníka.

Máme tiež predajný tím, ktorý ponúka dobré služby od predpredaja po popredaj.





Tento produkt je zvyčajne prispôsobený.
Sme výrobca a máme profesionálne technické oddelenie, ktoré dokáže navrhnúť a poskytnúť riešenia podľa potrieb zákazníka.
Kliknutím na tlačidlo nižšie nám pošlite informácie a naši predajcovia vás budú kontaktovať, aby vám poskytli konštrukčné výkresy



Tu sú príklady našich zákazníkov pre vašu referenciu

kenských klientov

Údajový list N stupeň 2-A: Transformátor H61 33 kV/400V 100 kVA

OZNAČENIA	S JEDNOTKY	ŠPECIFICKÉ ÚDAJE	ÚDAJE KANDIDÁTA
Tvorca		Treba uviesť
Referenčný štandard		IEC 60076
Typ		Fáza
DPH		Hermetické
Poprava		Tropické
Dielektrikum		Olej bez PCB
Inštalácia		Na tyči
Prevádzková teplota okolia	stupňa	45
Menovitá frekvencia	Hz	50
Menovitý výkon	Kva	100
Menovité primárne napätie	Kv	33
Úroveň izolácie priradená základnej škole	Kv	36
Počet fáz na základnej škole		03
Sekundárne napätie	V	400/230
Rozsah nastavenia napätia na strane M pri nezaťaženom stave	percent	±2.5
Spojka		Yzn11
Skratové napätie	percent	4 - 4.5
Neutrálna veľkosť na jednu náplň	percent	100
Maximálne straty vákua	W	230 – 460
Straty v dôsledku Maxi záťaže	W	1450 - 2350
Maximálna teplota oleja v ustálenom stave	stupňa	55
Maximálna teplota vinutí v ustálenom stave	stupňa	60
Navíjací materiál		Elektrolytická meď
Maximálna hladina hluku	Db	52
Podržanie priemyselnej frekvencie 50 Hz, 1 min	Kv	50 - 70
Odolnosť voči rázovej vlne (1,2/50 mikrometrov)	Kv	125 - 170
Chladenie		NA
Menovka		01
Pripojenie uzemnenia		01
Rozmery Výška/šírka/hĺbka	mm x mm x mm	1200 X 1050 X 710
Celková hmotnosť transformátora vrátane oleja	kg	400
Olejová hmota	kg	90
MAĽOVAŤ
		Tropické a antikorózne
		Vrstvy
		Binder
		Farba
		Poskytnú sa plány a technické schémy.
