33/0.8Kv 50Hz 5000Kva Distribučný transformátor energie ponorený do oleja

1, Čo je to olejový transformátor?

Olejový transformátor, tiež známy ako olejový transformátor, je transformátorové zariadenie, ktoré využíva chladenie oleja na zníženie teploty transformátora. Na rozdiel od suchých transformátorov je hlavné telo olejového transformátora inštalované v zváranej oceľovej olejovej nádrži naplnenej izolačným olejom. Keď je v prevádzke olejový transformátor, teplo z cievky a železného jadra sa najskôr premení na izolačný olej a potom na chladiace médium. Podľa kapacity sa dá rozdeliť na ponorný transformátor voľného chladenia a ponorný transformátor chladenia s núteným vzduchom.

2, Štruktúra a princíp fungovania olejových transformátorov

Olejové transformátory sú konštrukčne podobné transformátorom. Ide o jeden z typov transformátorov klasifikovaných podľa izolačnej formy železného jadra. Preto má rozpoznateľné vlastnosti olejových cievok, ktoré môžu znížiť tepelnú mapu zariadenia vo vnútri.

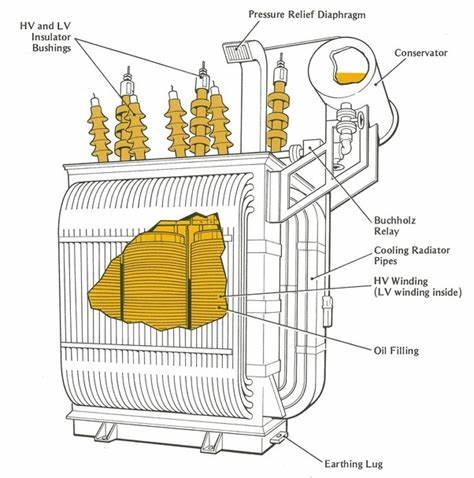

Základné komponenty typu ponoreného do oleja sa skladajú z magnetických jadier, vinutí a puzdier. Magnetické jadro poskytuje dráhu pre magnetický tok. Vinutie vytvára magnetické pole pozostávajúce z cievky vodiča navinutej okolo železného jadra a izolovaného kartónovou bariérou a tieniacou vrstvou. Hrúbka izolačnej vrstvy vinutia sa zvyšuje so zvyšujúcim sa napätím. Priechodka spája vinutie transformátora s rozvodňou.

Olejové transformátory sa používajú na rozvod energie alebo rozvodne. Ich jadro a cievky sú ponorené do oleja, ktorý dokáže chladiť a izolovať. Olej cirkuluje potrubím v cievke a okolo cievky a komponentov železného jadra konvekciou. Olej je chladený externe palivovou nádržou pri nízkych menovitých hodnotách a vzduchom chladeným chladičom pri vysokých menovitých hodnotách.

3, Typy olejových transformátorov

Existujú dva hlavné typy olejových transformátorov: jednofázový transformátor a trojfázový transformátor.

A. Jednofázový olejový transformátor

B. Trojfázový olejový transformátor

4, Účel použitia olejových transformátorov

Olejové transformátory môžu byť inštalované na zemi, základni alebo stĺpe pre vonkajšie použitie. Poskytujú efektívny výkon v rôznych aplikáciách vrátane prenosových a distribučných sietí, výroby obnoviteľnej energie a malých priemyselných odvetví.

Olejový transformátor má obrovskú kapacitu, takže ušetrí veľa elektriny, minimalizuje energetické straty, ušetrí energiu a zníži náklady na užívateľa. Nielen to, že olej v stroji môže tiež ochladiť vnútorné drôtové jadrá, čím sa zlepší životnosť a elektrický výkon transformátorových zariadení.

5, Preventívne opatrenia pri používaní olejových transformátorov

1. Olejové transformátory používajú na prevádzku olej, takže kvalita oleja výrazne ovplyvní životnosť a bezpečnosť transformátora.

2. Počas používania je potrebné pravidelne kontrolovať a udržiavať transformátorový systém, aby sa zabezpečila normálna a bezpečná prevádzka stroja. V opačnom prípade existuje vysoké riziko problémov a extrémneho nebezpečenstva.

3. Odpad produkovaný ropou je náchylný na znečisťovanie životného prostredia a ovplyvňuje životy okolitých ľudí. Dôležitá je preto aj postupná likvidácia odpadu



Aký je rozdiel medzi transformátormi suchého typu a transformátormi ponorenými do oleja?

Aké sú ich silné a slabé stránky?



1. Vzhľad

Suché transformátory na obale vidia priamo železné jadro a vinutie, kým olejové transformátory vidia iba vonkajší kryt;

2. Rôzne tvary drôtov

Existuje viac suchých transformátorov s manžetami zo silikónovej gumy, zatiaľ čo existuje menej transformátorov olejových typov s keramickými manžetami;

3. Rôzne kapacity a napätia

Suché transformátory bežne používané na distribúciu energie majú kapacitu 1600 kVA, menej ako 10 kV, a niektoré môžu dosiahnuť úroveň napätia 35 kV; Menič tlaku oleja môže dosiahnuť maximálnu kapacitu a maximálne napätie; V súčasnosti sú v 1000 KV testovacie linky ultravysokého napätia vo výstavbe v Číne nevyhnutne olejové transformátory.

4. Rôzne izolačné a tepelné vlastnosti

Vo všeobecnosti suché transformátory používajú živicovú izoláciu, ktorá sa spolieha na prirodzené chladenie vzduchom. Vo veľkokapacitných prípadoch sa pri chladení spoliehajú na ventilátory. Olejové transformátory sa však na izoláciu spoliehajú na izolačný olej, ktorý cirkuluje vo vnútri transformátora, aby odvádzal teplo z tepla generovaného cievkou do chladiča (plutvy) transformátora.

5. Miesto použitia

Transformátory suchého typu sa často používajú na miestach s požiadavkami na "odolnosť voči ohňu a výbuchu" a často sa používajú vo veľkých budovách a výškových budovách; Olejové transformátory môžu na druhej strane spôsobiť požiar v dôsledku úniku oleja alebo úniku oleja po nehode a často sa používajú vonku, čo si vyžaduje vykopanie „náhodných ropných bazénov“ vo voľnej prírode.

6. Nosnosť

Za normálnych okolností by transformátory suchého typu mali pracovať v rozsahu menovitého výkonu, zatiaľ čo transformátory olejového typu uprednostňujú preťaženie.

7. Rôzne náklady

Pre transformátory s rovnakou kapacitou sú náklady na nákup suchých transformátorov vyššie ako náklady na olejové transformátory.

Modely suchých transformátorov sa zvyčajne dodávajú v troch formách: SC, SCR, neepoxidové a SG.



Rozdiely medzi transformátormi ponorenými do oleja a suchými transformátormi

Všetky majú samozrejme jedno spoločné, a to, že obe majú železné jadro ako magnetický obvod a cievku. Najväčší rozdiel však spočíva v „suchom“ a „olejovom“ type. To znamená, že chladiace médium používané týmito dvoma je odlišné. Prvý používa transformátorový olej (samozrejme existujú aj iné oleje, ako je olej), zatiaľ čo druhý používa vzduch alebo iné plyny, ako je SF6. Olejový transformátor má vložiť zariadenie zložené zo železného jadra a cievky do olejovej nádrže naplnenej transformátorovým olejom. Typ suchej transformácie zvyčajne používa epoxidovú živicu na zabalenie železného jadra a cievky a existuje aj typ bez obalu. Cievka je potiahnutá špeciálnym izolačným papierom a vrstvou špeciálnej izolačnej farby, ktorá môže zabrániť ovplyvneniu cievky alebo cievky vlhkosťou. Súčasná úroveň napätia suchého transformátora je z hľadiska výroby a použitia len 35 kV, s menšou kapacitou oproti olejovému transformátoru, cca 2500 kVA. A pretože výrobný proces suchých transformátorov je zložitejší a nákladnejší ako olejové transformátory rovnakej úrovne napätia a kapacity. Takže z hľadiska množstva sa aktuálny objem ropy stále zvyšuje. Avšak vďaka výhodám, že je suchý, šetrný k životnému prostrediu, spomaľuje horenie a je odolný voči nárazom, sa často používa na miestach, ktoré vyžadujú vysoké teploty, ako sú hotely, administratívne budovy a výškové budovy. Pre bežných používateľov transformátorov sú tieto postačujúce. Vďaka vynikajúcej požiarnej odolnosti môžu byť suché vysielače inštalované v oblasti ťažiska, aby sa znížila strata napätia a strata výkonu. Transformátory suchého typu sú však drahé, objemné, odolné voči vlhkosti a prachu a majú výrazný hluk.

Transformácia oleja je postupná a možno ju rozobrať pomocou suchej transformácie, ktorá je vhodná na prepravu a údržbu. Nevyžaduje základňu na inštaláciu a nemá žiadne úniky. Jeho výhody sú pomerne ľahko rozpoznateľné podľa vzhľadu;



Najväčší rozdiel medzi transformátormi ponorenými do oleja a transformátormi suchého typu je prítomnosť "oleja". Keďže olej je tekutý, transformátory ponorené do oleja musia mať vonkajší kryt, ktorý obsahuje olej transformátora a cievku nie je možné zvonku vidieť. Kvôli absencii oleja nevyžadujú transformátory suchého typu použitie krytu a môžu priamo pozorovať vinutia transformátora; Ďalšou vlastnosťou je, že na vrchu ponoreného transformátora je olejový konzervátor na uloženie transformátorového oleja. V súčasnosti sú v novom ponornom transformátore transformátory bez olejového konzervátora;



Na uľahčenie odvodu tepla je transformátor ponorený do oleja navrhnutý s chladičom na vonkajšej strane, rovnako ako chladič. Suché transformátory však nemajú tento chladič, ale spoliehajú sa na ventilátor pod cievkou transformátora na odvod tepla, ktorý je trochu podobný vnútorným jednotkám v klimatizáciách pre domácnosť.

Kvôli požiadavkám na požiarnu ochranu sa olejové transformátory zvyčajne inštalujú v nezávislej rozvodni alebo vonku, zatiaľ čo suché transformátory sa musia inštalovať vo vnútri, zvyčajne v nízkonapäťovej distribučnej miestnosti a paralelne s nízkonapäťovými rozvodnými skriňami.



Q5: Je k dispozícii OEM/ODM?

A: Áno, je! Naše produkty je možné prispôsobiť. Máme dizajnérske a inžinierske tímy, môžeme prispôsobiť produkty podľa výkresov alebo požiadaviek zákazníkov.



Q6: Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme továreň, ako 100-percentný profesionálny výrobca s 20-ročnými skúsenosťami výrobcu by sme mohli vyrábať výrobky podľa požiadaviek zákazníkov a mohli by sme tiež kontrolovať kvalitu výrobkov na 100 percent.



Q7: Dá sa o cene dohodnúť?

Odpoveď: Áno, cena je obchodovateľná. Môže sa zmeniť podľa množstva alebo balenia



Q8: A čo kontrola?

Odpoveď: Máme celý kontrolný systém od surovín až po konečné produkty vrátane testu zvýšenia teploty, testu typu testovacieho vodiča postrekom soli, testu mechanickej životnosti.



Q9: Aké sú platobné podmienky?

Odpoveď: TT, Paypal, Western Union, obchodné zabezpečenie Alibaba a L / C sú prijateľné. 30 percent T / T vopred, 70 percent zostatok pred odoslaním.



Q10: Aké služby ponúka spoločnosť?

Odpoveď: Máme profesionálny inžiniersky tím, ktorý dokáže navrhnúť a vyvinúť formu tak, aby prišla k rôznym požiadavkám zákazníka.

Máme tiež predajný tím, ktorý ponúka dobré služby od predpredaja po popredaj.





Tento produkt je zvyčajne prispôsobený.
Sme výrobca a máme profesionálne technické oddelenie, ktoré dokáže navrhnúť a poskytnúť riešenia podľa potrieb zákazníka.
Ak chcete získať konštrukčné výkresy, kontaktujte našich predajcov

Tu sú príklady našich zákazníkov pre vašu referenciu

americký zákazník

OZNAČENIA	JEDNOTKY	ŠPECIFICKÉ ÚDAJE	ÚDAJE KANDIDÁTA
Tvorca		Treba uviesť
Referenčný štandard		IEC 60076
Typ		Fáza
DPH		Hermetické
Poprava		Tropické
Dielektrikum		Olej bez PCB
Inštalácia		Na tyči
Prevádzková teplota okolia	stupňa	45
Menovitá frekvencia	Hz	50
Menovitý výkon	Kva	100
Menovité primárne napätie	Kv	20
Úroveň izolácie priradená základnej škole	Kv	24
Počet fáz na základnej škole		03
Sekundárne napätie	V	400/230
Rozsah nastavenia napätia na strane M pri nezaťaženom stave	percent	±2.5
Spojka		DYn11
Skratové napätie	percent	4 – 4.5
Neutrálna veľkosť na jednu náplň	percent	100
Maximálne straty vákua	W	230 - 460
Straty v dôsledku Maxi záťaže	W	1450 - 2350
Maximálna teplota oleja v ustálenom stave	stupňa	55
Maximálna teplota vinutí v ustálenom stave	stupňa	60
Navíjací materiál		Elektrolytická meď
Maximálna hladina hluku	Db	52
Podržanie priemyselnej frekvencie 50 Hz, 1 min	Kv	50 – 70
Odolnosť voči rázovej vlne (1,2/50 mikrometrov)	Kv	125 - 170
Chladenie		NA
Menovka		01
Pripojenie uzemnenia		01
Rozmery Výška/šírka/hĺbka	mm x mm x mm	1200 X 1270 X 820
Celková hmotnosť transformátora vrátane oleja	kg	700
Olejová hmota	kg	160
MAĽOVAŤ
		Tropické a antikorózne
	číslo	Vrstvy
		Binder
		Farba
		Poskytnú sa plány a technické schémy.
