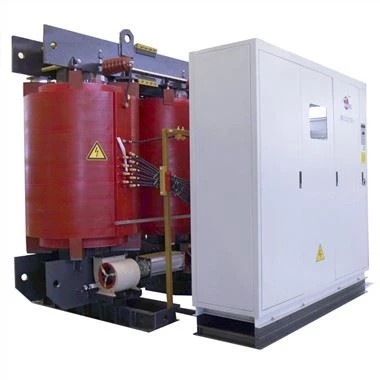

25/0.4KV DRY distribučný transformátor energie

Transformátory suchého typu sa týkajú transformátorov, ktorých železné jadrá a vinutia nie sú ponorené do izolačného oleja. Sú široko používané v obytných štvrtiach, high-tech centrách, továrňach a baniach, letiskách, staniciach, školách a iných miestach. Táto séria suchých transformátorov sa používa na priame zníženie napájania 35KV elektrickej siete na 400V distribučné napájanie pre používateľov. a vynecháva fázu prenosu a transformácie 10KV., čo výrazne znižuje prevádzkové náklady a náklady na inžiniersku výstavbu projektov viacúrovňových rozvodní a má významné sociálne výhody. Optimalizáciou štruktúry vysokonapäťovej cievky sa zlepšuje distribúcia napätia a kapacity medzi vrstvami, čo výrazne zvyšuje odolnosť výrobkov proti nárazu, aby odolali atmosférickému prepätiu a prevádzkovému prepätiu, ako aj zlepšuje distribúciu elektrického poľa. a ďalej znižuje objem čiastočného vypúšťania produktu.

Zaslať požiadavku

Popis

25/0.4KV DRY distribučný transformátor napájania

Náš trojfázový transformátor suchého typu na báze epoxidovej živice je v súlade s normou IEC726, GB/T10228-1997, s vlastnosťami nízkej straty, kompaktnosti a nízkej hmotnosti, nízkej hladiny hluku, odolnosti voči vlhkosti a vysokej mechanickej pevnosti , odolnosť voči plameňom, silná schopnosť preťaženia a nízka kvalita čiastočného výboja. Sú použiteľné v systémoch prenosu a distribúcie energie, najmä v centrách veľkého zaťaženia a miestach so špeciálnymi požiadavkami na požiarnu ochranu.

Suchý typ transformátora	Liata živica
Výrobné normy	IEC, ANSI, GB
Menovitá kapacita	Až 25 MVA
Menovité napätie	Až 36 KV
Fázy	Jedno alebo trojfázové
Ťukanie	S odkazmi na klepnutie alebo prepínačom kohútikov pri načítaní
Frekvencia	50 Hz alebo 60 Hz
Vektorové skupiny	Dy, Yy, Yd ako štandard. Iné na vyžiadanie
Izolácia triedy	Podľa IEC 60085, trieda F alebo trieda H
Typ chladenia	AN (natural air),AF, AFWF na vyžiadanie
IP Rate	IP00 až IP54
Trieda prostredia	E2
Trieda prostredia	C2
Ohňovzdorná trieda	F1

Náš suchý transformátor z epoxidovej živice série SC(B) sa automaticky odlieva vo vákuu s tenkými izolačnými pásmi.

Jadro je vyrobené z vysoko priepustnej silikónovej dosky s orientovaným zrnom a zaliate dovážanou epoxidovou živicou.

Cievka je vystužená skleneným vláknom a zaliata vo vákuu s výplňovou epoxidovou živicou. Má dobré mechanické vlastnosti, je bez trhlín a vnútorných bublín a má nízky lokálny výboj, vysokú spoľahlivosť a dlhú životnosť.

Vysokonapäťové a nízkonapäťové systémy sú odlievané vo vákuu, takže cievka nebude absorbovať vlhkosť, svorky jadra sú podrobené korózii odolnému spracovaniu a môže bežať pri vysokej teplote alebo v inom náročnom prostredí.

Pracovné podmienky:

Nie	Podmienky		Jednotky	Hodnoty parametrov
1	Menovité napätie		kV	10
2	Najvyššie prevádzkové napätie		kV	12
3	Režim uzemnenia neutrálneho bodu systému			Odkryté
4	Menovitá frekvencia		Hz	50
5	Stupeň znečistenia			d(Ⅲ)
6	Úroveň skratového prúdu systému (strana vysokého napätia)		kA	20
7	Teplota okolia	Maximálna denná teplota	stupňa	40
		Minimálna denná teplota	stupňa	-25
		Maximálny denný teplotný rozdiel	K	25
		Priemerná teplota najteplejšieho mesiaca	stupňa	30
		Maximálna ročná priemerná teplota	stupňa	20
8	Vlhkosť	Priemerná denná relatívna vlhkosť	percent	Menšie alebo rovné 95
8	Vlhkosť	Priemerná mesačná relatívna vlhkosť	percent	Menšie alebo rovné 90
9	Nadmorská výška		m	Menšie alebo rovné 1 000
10	Intenzita slnečného žiarenia		W/cm2	0.1
11	Maximálna hrúbka námrazy		mm	20
12	Maximálna priemerná rýchlosť vetra: udržiavanie v dobrých podmienkach 10 minút vo výške 10 m od zeme		m/s	35
13	Odolnosť proti zemetraseniu	Horizontálne zemné zrýchlenie	m/s2	2
13	Odolnosť proti zemetraseniu	Bezpečnostný koeficient 3 od rezonančných cyklov		Väčšie alebo rovné 1,67
14	Miesto inštalácie			Vnútorný
Poznámka 1: Hodnoty teplôt v tabuľke sa musia zodpovedajúcim spôsobom upraviť, ak je najnižšia okolitá teplota vyššia ako -25 stupeň . Poznámka 2: Diagram stupňa znečistenia sa musí poskytnúť, ak je stupeň znečistenia IV.

dry type transformer (5)

dry type transformer (7)

dry type transformer (8)

dry type transformer

(3)

DIELŇA

CERTIFIKÁT

CQC

VÝSTAVA

PREHĽAD SPOLOČNOSTI

FAQ

Q5 : Je k dispozícii OEM/ODM?

A: Áno, je! Naše produkty je možné prispôsobiť. Máme dizajnérske a inžinierske tímy, môžeme prispôsobiť produkty podľa výkresov alebo požiadaviek zákazníkov.

Q6 : Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme továreň, ako 100-percentný profesionálny výrobca s 20-ročnými skúsenosťami výrobcu by sme mohli vyrábať výrobky podľa požiadaviek zákazníkov a mohli by sme tiež kontrolovať kvalitu výrobkov na 100 percent.

Q7 : Dá sa na cene dohodnúť?

A: Áno, cena je dohodou. Môže sa zmeniť podľa množstva alebo balenia

Q8 :Čo tak kontrola?

Odpoveď: Máme celý kontrolný systém od surovín až po konečné produkty vrátane testu zvýšenia teploty, testu typu testovacieho vodiča postrekom soli, testu mechanickej životnosti.

Q9 :Čo sú platobné podmienky?

A: T.T, Paypal, Western Union,Poistenie obchodu Alibabaa L/C je prijateľné. 30 percent T/T vopred,70 percentzostatok pred odoslaním.
