Čo sú to olejové transformátory, transformátory suchého typu?

krátke zdieľanie od Fengyuan Factory, výrobcu 10Kv výkonových transformátorov



Presne povedané, tu uvedený transformátor sa nazýva distribučný transformátor, čo je transformátor prispôsobený, zakúpený a inštalovaný na použitie v projektoch distribučného inžinierstva, ako je napríklad premena 10Kv napätia na 0,4Kv pre bežnú elektrinu pre domácnosť. Suché transformátory a olejové transformátory môžu byť použité v rôznych situáciách kvôli ich vlastnému zloženiu a charakteristikám použitia.



Čo je to suchý transformátor?

Z vzhľadu je najvýraznejším znakom jeho celkovo červená farba, pričom obzvlášť výrazné sú tri „stĺpiky“ izolátora. V porovnaní s transformátormi ponorenými do oleja sa to vo všeobecnosti týka transformátorov, ktorých železné jadro a cievky nie sú ponorené do žiadnej izolačnej kvapaliny a sú priamo otvorené pre vzduch, pričom ako chladiace médium sa používa vzduch. Pozostávajú najmä zo železných jadier, cievok, systémov regulácie teploty, systémov chladenia vzduchu a ochranných plášťov.



Hlavnými charakteristikami suchých transformátorov sú nevýbušné, nehorľavé, vysoko ekologické a ľahšie sa inštalujú v blízkosti ťažiska napájacieho zdroja. Suchý transformátor vyrobený po optimalizácii konštrukčnej schémy má navyše charakteristiky nižšej hlučnosti, nižšej straty bez zaťaženia a lepšieho efektu úspory energie. Okrem toho je ovplyvnený aj objem a kvalita olejového transformátora. To samozrejme neznamená, že „výmena oleja“ nie je dobrá, ale skôr to, že každý má pri používaní svoje vlastné charakteristiky.

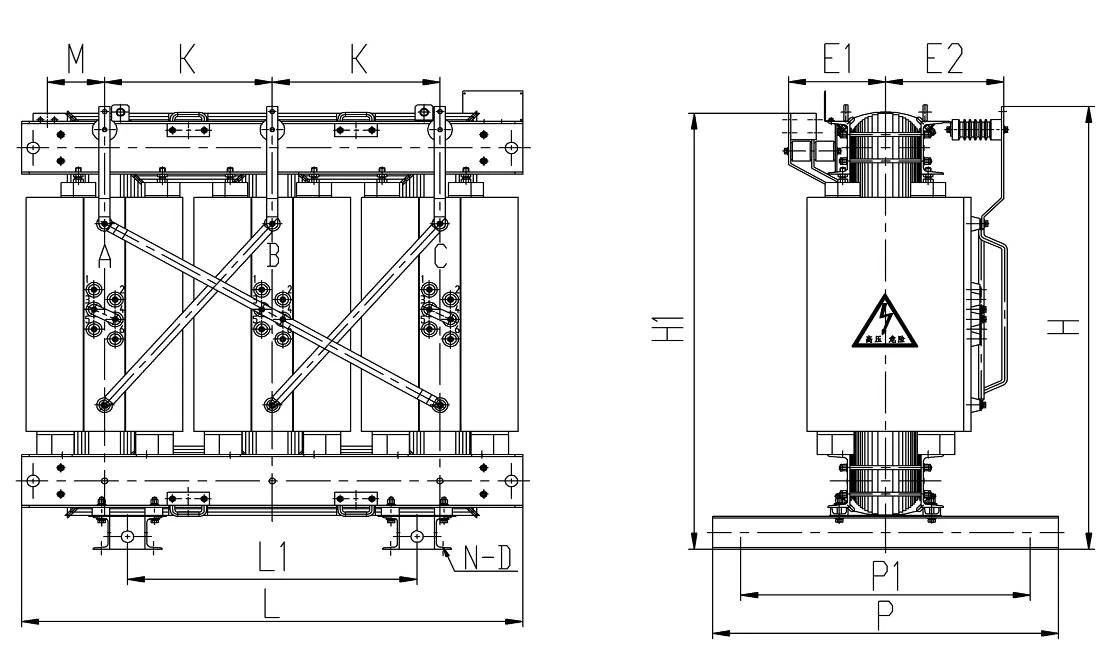

FOTO SUCHÉHO TRANSFORMÁTORA



Čo je to olejový transformátor?

Na mnohých mestských uliciach a pri cestných stĺpoch priemyselných parkov často vidíte prítomnosť transformátorov ponorených do oleja, čo je tiež bežnejšie vo vidieckych oblastiach. Okrem toho sa olejové transformátory bežne používajú aj v kompletných súpravách zariadení, ako sú skriňové rozvodne. Transformátory ponorené do oleja sa teda často používajú na účely zosilnenia, zníženia, pripojenia a distribúcie. Výkonové transformátory ponorené do oleja pozostávajú zo železných jadier, cievok, izolácie, olejových nádrží atď. Je zrejmé, že olejový transformátor je izolovaný olejom špecifickým pre transformátor.



Medzi nimi je železné jadro základnou súčasťou olejového transformátora, ktorý pozostáva z magnetických vodičov a upínacích prvkov; Cievka je srdcová časť, ktorá je navinutá elektrolytickým medeným (hliníkovým) alebo bezkyslíkovým medeným (hliníkovým) drôtom. Zvyčajne hovoríme, že chceme transformátory s medenými alebo hliníkovými jadrami, alebo celomedenné alebo celohliníkové transformátory.

Hodnota výkonu transformátora je v kVA. Keď zákazníci potrebujú nájsť výrobcu na prispôsobenie a zakúpenie transformátora, musia poskytnúť dodávateľovi špecifické špecifikácie vrátane kapacity, aby výrobca transformátora mohol poskytnúť rýchlejšiu a presnejšiu cenovú ponuku. Všeobecne povedané, kapacita 10Kv olejových transformátorov sa pohybuje od 30kVA do 2500kVA; Suché transformátory možno rozdeliť do desiatok úrovní v rozsahu od 30 kVA do 3150 kVA.



OLEJ TRANSFORMÁTOR FOTO



Tento produkt je zvyčajne prispôsobený.
Sme výrobca a máme profesionálne technické oddelenie, ktoré dokáže navrhnúť a poskytnúť riešenia podľa potrieb zákazníka.
Ak chcete získať konštrukčné výkresy, kontaktujte našich predajcov

Tu sú príklady našich zákazníkov pre vašu referenciu

pakistanských klientov

OZNAČENIA	JEDNOTKY	ŠPECIFICKÉ ÚDAJE	ÚDAJE KANDIDÁTA
Tvorca		Treba uviesť
Referenčný štandard		IEC 60076
Typ		Fáza
DPH		Hermetické
Poprava		Tropické
Dielektrikum		Olej bez PCB
Inštalácia		Na tyči
Prevádzková teplota okolia	stupňa	45
Menovitá frekvencia	Hz	50
Menovitý výkon	Kva	100
Menovité primárne napätie	Kv	20
Úroveň izolácie priradená základnej škole	Kv	24
Počet fáz na základnej škole		03
Sekundárne napätie	V	400/230
Rozsah nastavenia napätia na strane M pri nezaťaženom stave	percent	±2.5
Spojka		DYn11
Skratové napätie	percent	4 – 4.5
Neutrálna veľkosť na jednu náplň	percent	100
Maximálne straty vákua	W	230 - 460
Straty v dôsledku Maxi záťaže	W	1450 - 2350
Maximálna teplota oleja v ustálenom stave	stupňa	55
Maximálna teplota vinutia v ustálenom stave	stupňa	60
Navíjací materiál		Elektrolytická meď
Maximálna hladina hluku	Db	52
Podržanie priemyselnej frekvencie 50 Hz, 1 min	Kv	50 – 70
Odolnosť voči rázovej vlne (1,2/50 mikrometrov)	Kv	125 - 170
Chladenie		NA
Menovka		01
Pripojenie uzemnenia		01
Rozmery Výška/šírka/hĺbka	mm x mm x mm	1200 X 1270 X 820
Celková hmotnosť transformátora vrátane oleja	kg	700
Olejová hmota	kg	160
MAĽOVAŤ
		Tropické a antikorózne
	číslo	Vrstvy
		Binder
		Farba
		Poskytnú sa plány a technické schémy.



AK POTREBUJETE VIAC PODROBNOSTÍ, NEVÁHEJTE NÁS KONTAKTUJTE
