Prečo sa 126kV zariadenie používa v 110kV napájacom systéme?

Otvorte špecifikáciu 110 kV rozvodne a plán primárneho{1}} vybavenia môže obsahovať 126 kV odpojovač, 126 kV istič alebo dokonca 126 kV pole GIS. Pre inžiniera nie je otázkou jednoducho, prečo je 126 väčšie ako 110. Skutočnou otázkou je, či napätie systému, zvolená trieda zariadenia a požadované úrovne odolnosti voči izolácii patria do rovnakého schváleného harmonogramu napätia.

Tieto tri položky sa musia skontrolovať spolu. Výberové konanie, v ktorom sa uvádza iba „rozvádzač 110 kV“, nie je z hľadiska obstarávania kompletné: malo by sa v ňom uviesť aj hodnotenie zariadenia, výkonová-frekvencia a blesk{3}}úrovne odolnosti voči impulzom,-skratové povinnosti, servisné podmienky a produktový štandard pre každé zariadenie. Toto je obzvlášť dôležité pri porovnávaní tendrov v SNŠ, Afrike a na Strednom východe, ktoré môžu kombinovať národnú prax, technické špecifikácie a referencie IEC.

110 kV a 126 kV opisujú rôzne referencie dizajnu

To je dôvod, prečo by špecifikácia nákupu mala uvádzať nominálne napätie systému aj požadované hodnotenie zariadenia. Písanie len „110kV odpojovač“ môže ponechať priestor pre rôzne interpretácie, najmä keď dodávatelia porovnávajú vnútroštátne postupy alebo harmonogramy výberových konaní z rôznych regiónov.

Prečo je hodnotenie zariadenia vyššie ako menovité napätie systému?

·Napätie systému nie je dokonale konštantné.Regulácia siete, zaťaženie a prevádzkové podmienky môžu posunúť skutočné napätie nad alebo pod nominálnu hodnotu, pričom zostávajú v rámci povolených limitov systému.

·Zariadenie musí byť v súlade s požiadavkami na izoláciu systému.Napäťová trieda zariadenia sa používa spolu so špecifikovanou{0}}frekvenciou výkonu a úrovňami odolnosti voči impulzom. Samotná hodnota 126 kV nenahrádza tieto dielektrické hodnoty.

·Štandardizované triedy napätia zjednodušujú koordináciu zariadení.Odpojovače, ističe, prístrojové transformátory, zvodiče prepätia, podpery zberníc a ďalšie primárne zariadenia musia byť vybrané z kompatibilného projektového rozvrhu napätia.

·Národné a projektové postupy sa líšia.V niektorých špecifikáciách 110 kV sa používa trieda zariadenia 126 kV, zatiaľ čo iná štandardizovaná hodnota sa môže objaviť v projekte, ktorý sa riadi inou národnou alebo medzinárodnou praxou.

Ktoré normy IEC definujú rámec výberu?

Rozvrh vysokonapäťových zariadení zvyčajne používa skupinu noriem namiesto jedného dokumentu. Nasledujúce referencie odpovedajú na rôzne technické otázky. Ich zahrnutie tu popisuje ich publikovaný rozsah; netvrdí, že Fengyuan Power GW4-126 je certifikovaný alebo typovo testovaný podľa týchto aktuálnych vydaní.

Oficiálne stránky rozsahu IEC:IEC 60038:2009+A1:2021 | IEC 60071-1:2019 | IEC 60071-2:2023 | IEC 62271-1:2017+A1:2021 | IEC 62271-102:2018+A1:2022 | IEC 62271-203:2022

Je 126 kV univerzálne pre každý 110 kV projekt?

Nie. Dodávateľ by nemal predpokladať, že každý 110kV projekt automaticky vyžaduje 126kV zariadenie. Správna hodnota vychádza z výberového konania, z úžitkovej normy a z platnej národnej alebo medzinárodnej schémy napätia. Niektoré dokumenty 110 kV môžu používať inú hodnotu napätia zariadenia a zariadenia 123 kV a 126 kV by sa nemali považovať za vzájomne zameniteľné bez technického schválenia kupujúceho.

V prípade výberových konaní riadených IEC{0}} by mal kupujúci v technickom pláne identifikovať vybranú hodnotu napätia a úrovne izolácie. Pre projekty SNŠ, Afriky a Blízkeho východu je obzvlášť dôležité preskúmať kompletnú ponuku namiesto priameho prevodu napätia systému do modelu zariadenia. Cenová ponuka by mala zopakovať požadovanú triedu napätia a uviesť každú odchýlku alebo objasnenie.

Ktoré zariadenie rozvodne môže mať menovité napätie 126 kV?

Keď projekt prevezme 126 kV triedu pre 110 kV inštaláciu, označenie sa môže objaviť v niekoľkých primárnych -plánoch zariadení vrátane:

· Vonkajšie odpojovače a uzemňovače.

·Vysokonapäťové{0}iističe.

· Transformátory prúdu a transformátory napätia.

· Zvodiče prepätia a súvisiace izolačné zostavy.

·Podpery prípojníc, priechodky a iné zariadenia, ktorých koordinácia izolácie musí zodpovedať dizajnu rozvodne.

Rovnaký štítok napätia neznamená, že tieto produkty vykonávajú rovnakú funkciu. Odpojovač poskytuje viditeľnú izoláciu a nie je náhradou ističa. Každé zariadenie musí byť vybrané podľa jeho vlastnej výrobnej normy, spínacej povinnosti a požiadaviek na test.

GW4-126 Vonkajší odpojovač ako praktický príklad

Praktickým príkladom jeVonkajší vysokonapäťový odpojovač GW4-126. Jeho zdrojové údaje identifikujú nominálnu systémovú aplikáciu 110 kV, menovitý výkon zariadenia 126 kV, frekvenciu 50 Hz a menovité -možnosti prúdu 630 A, 1 250 A, 1 600 A a 2 000 A. Odpojovač je určený na zapnutie alebo vypnutie obvodov pod napätím iba v podmienkach bez záťaže a na zabezpečenie viditeľnej izolačnej medzery na kontrolu a údržbu.

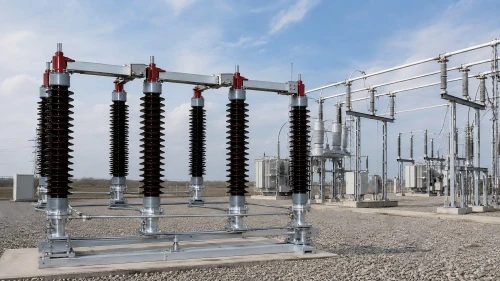

Vonkajší vysokonapäťový odpojovač GW4-126

Menovitý špičkový a krátkodobý{0}}výdržný prúd sa líši v závislosti od vybratej-hodnotenej aktuálnej verzie. Musia byť skontrolované podľa presnej tabuľky údajov GW4-126 a plánu skratu kupujúceho, a nie odvodzovania z menovitého napätia 126 kV.

Poznámka k inžinierskemu prípadu: Rozšírenie rozvodne 110 kV v Azerbajdžane

Dostupné záznamy projektu identifikujú rozšírenie azerbajdžanskej 110kV rozvodne pre dodávateľa EPC. Potvrdzuje nasledujúce dodané primárne vybavenie:

Technická interpretácia: rovnaký záznam rozšírenia 110 kV používa štítky 110 kV aj 126 kV v rôznych radoch zariadení. To je presne dôvod, prečo je projektová-úroveň napätia a harmonogramu izolácie spoľahlivejšia ako výber iba podľa názvu produktu. Pretože vonkajšie odpojovacie spínače boli špecifikované na 2000 A, schválený plán by tiež musel koordinovať ich nepretržité -prúdové a skratové{8}} funkcie s návrhom rozvádzača.

Ako vybrať 126kV vonkajší odpojovač

Trieda napätia je len prvý filter. Pred potvrdením modelu alebo cenovej ponuky pošlite výrobcovi nasledujúce informácie:

· Použiteľný štandard a rozvrh napätia.Uveďte menovité napätie systému, požadovaný výkon zariadenia a špecifikované úrovne izolácie.

Menovitý prúd.Potvrďte nepretržitú{0}}aktuálnu službu a požadované usporiadanie terminálu.

· Odolnosť voči skratu-.Poskytnite špičkový výdržný prúd, krátko{0}}výdržný prúd a trvanie.

· Usporiadanie{0}}uzemňovacieho spínača.Nešpecifikujte žiadny uzemňovač, typ I, typ II alebo ekvivalent požadovaný kupujúcim, spolu s požiadavkami na blokovanie.

· Požiadavky na izolant a znečistenie.Potvrďte porcelánovú alebo kompozitnú izoláciu, povrchovú{0}}vzdialenosť a intenzitu znečistenia lokality.

·Operačný mechanizmus.Špecifikujte manuálnu alebo motorickú prevádzku, riadiace napätie, pomocné kontakty a požiadavky na miestne/diaľkové ovládanie.

· Podmienky na mieste.Poskytnite údaje o nadmorskej výške, minimálnej a maximálnej teplote, vetre, námraze, seizmických a iných environmentálnych údajoch.

· Mechanické údaje a údaje rozhrania.Potvrďte fázový odstup, svorkové zaťaženie, konektory, nosnú oceľ a schválený všeobecný{0}}nákres usporiadania.

· Dokumentácia.Uveďte požadované nákresy, protokoly o skúškach, certifikáty, plán inšpekcií, jazykové a{0}}požiadavky na krajinu určenia.

Bežné výberové chyby

·Zaobchádzanie s 126 kV ako s normálnym prevádzkovým napätím siete.

·Za predpokladu, že 126 kV je povinných pre každý 110 kV projekt.

·Výber produktu podľa napätia a menovitého prúdu pri ignorovaní odolnosti proti skratu{0}} a úrovne izolácie.

· Očakáva sa, že odpojovač preruší prúd záťaže alebo poruchový prúd ako istič.

·Kopírovanie starého štandardného čísla do ponuky bez kontroly aktuálneho platného vydania ponuky.

·Použitie vygenerovaného obrazu aplikácie ako dôkaz skutočnej inštalácie projektu.

FAQ

1. Je 126kV to isté ako 110kV?

Nie. V tomto kontexte je 110 kV menovité napätie systému a 126 kV je menovité napätie zariadenia zvolené v projekte. Popisujú súvisiace, ale rozdielne dizajnové referencie.

2. Môže byť 126kV zariadenie použité v každom 110kV systéme?

Nie automaticky. Hodnoty zariadenia, úrovne izolácie a príslušná norma musia zodpovedať špecifikácii kupujúceho a praxi.

3. Aký je rozdiel medzi 123kV a 126kV zariadením?

Obidve hodnoty sa môžu objaviť v dokumentácii pre projekty triedy 110 kV-pri rôznych štandardizačných postupoch. Nemali by sa navzájom nahrádzať bez preskúmania ponuky, harmonogramu izolácie a súhlasu kupujúceho.

4. Môže GW4-126 prerušiť záťažový prúd?

Nie. Dodávané údaje o produkte popisujú GW4-126 ako odpojovač pre prevádzku v podmienkach bez záťaže-a poskytujúci viditeľnú izoláciu. Prerušenie záťaže a poruchového prúdu musí byť vykonané príslušným spínacím zariadením, zvyčajne ističom.

5. Ktoré konfigurácie GW4-126 sú dostupné?

Poskytnuté informácie potvrdzujú možnosti porcelánového a kompozitného izolátora, usporiadanie uzemňovacieho{0}}spínača typu I a typu II, ručný mechanizmus CS17 a motorový mechanizmus CJ6 a verziu-odolnú voči znečisteniu. Konečná dostupnosť musí byť potvrdená pre objednané hodnotenie a podmienky projektu.

6. Čo by malo obsahovať dopyt?

Pošlite špecifikáciu projektu, menovité napätie, menovitý prúd, špičkovú a krátkodobú-odolnosť, úrovne izolácie, uzemnenie, mechanizmus, ovládacie napätie, podmienky na mieste, množstvo, krajinu určenia a požadované dokumenty.

Záver

Hodnotenie zariadenia 126 kV v projekte 110 kV nie je v rozpore, ale ani nestačí na schválenie ponuky. Technik by mal byť schopný vysledovať výber od rozvrhu napätia systému po triedu zariadenia, úrovne izolácie, prúdové a skratové-povinnosti, spínaciu funkciu, servisné podmienky, rozhrania a podporné dôkazy testov. Táto sledovateľnosť je dôležitejšia ako samotné číslo modelu.
