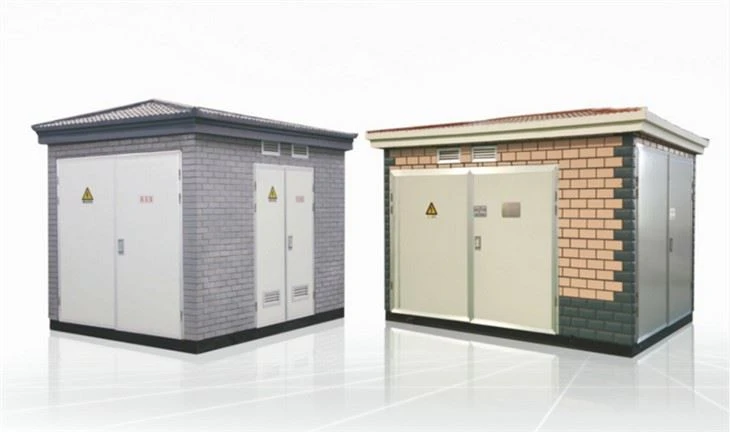

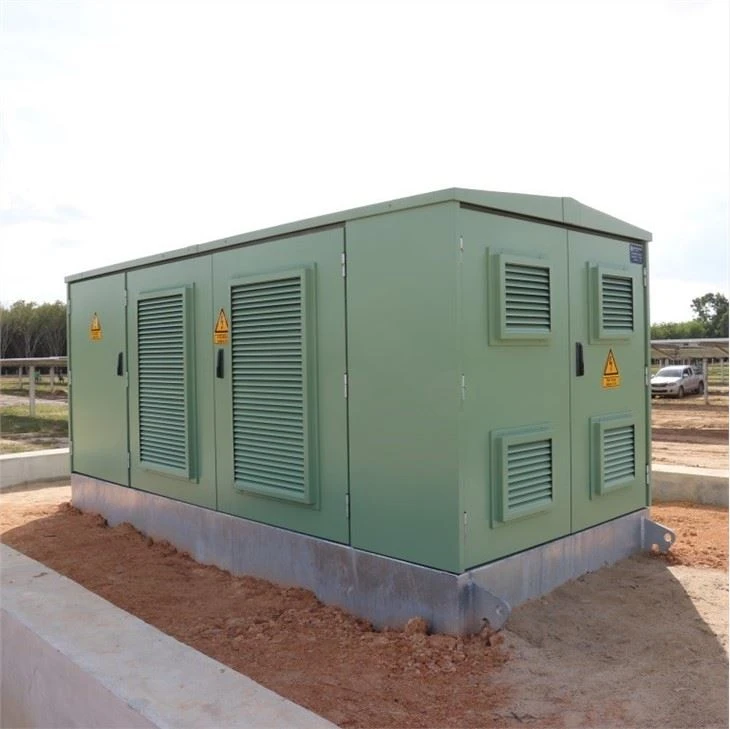

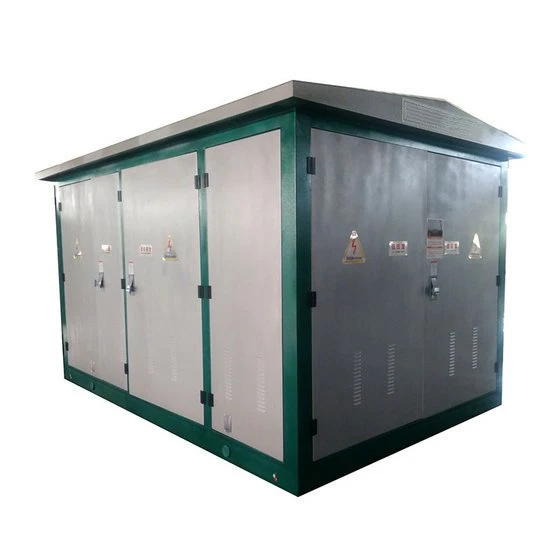

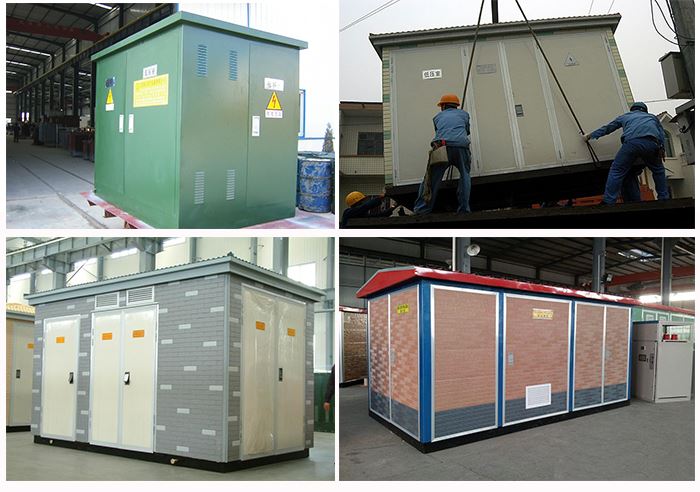

22/0.4KV 3000KVA transformátorová mini rozvodňa

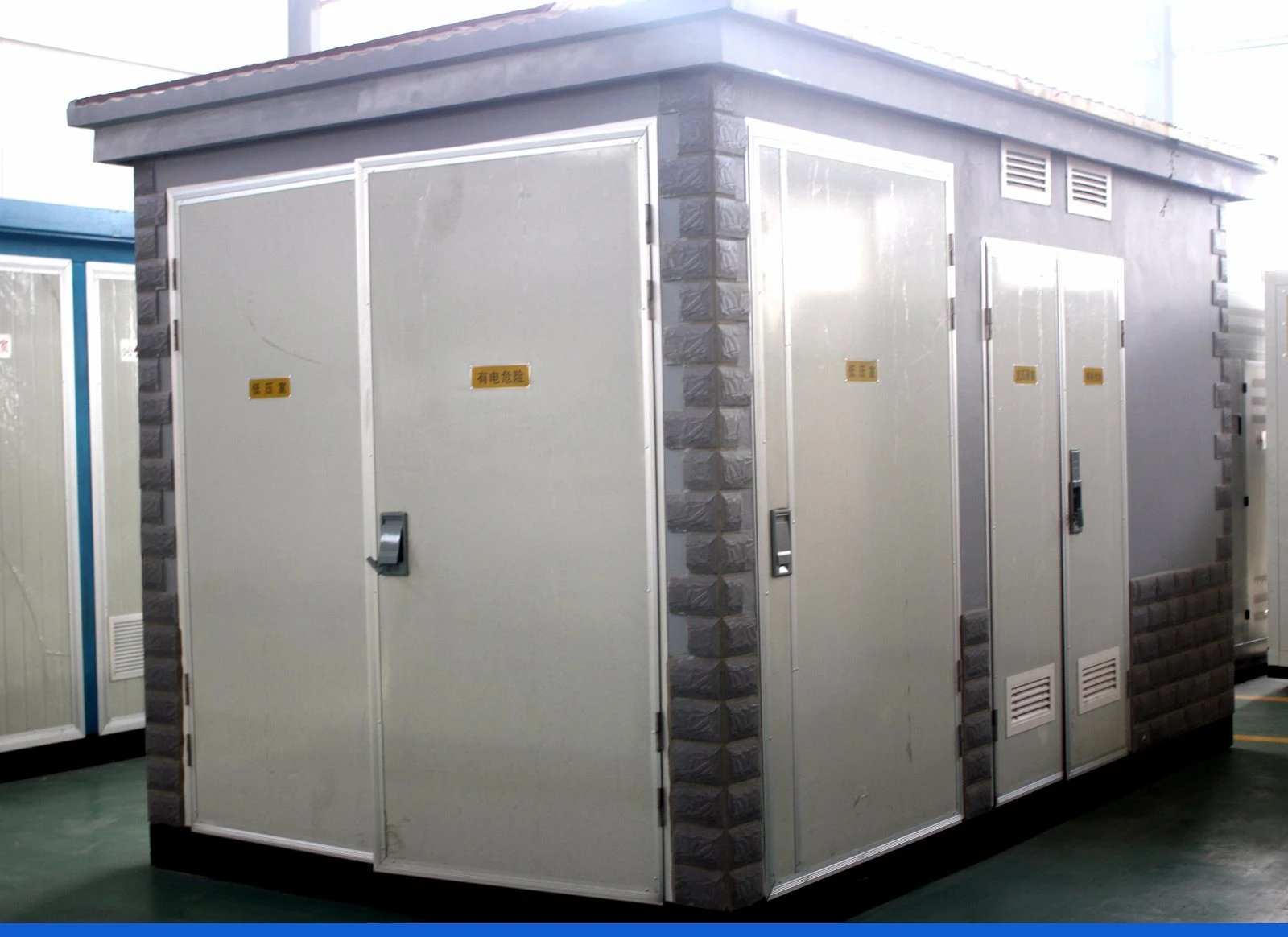

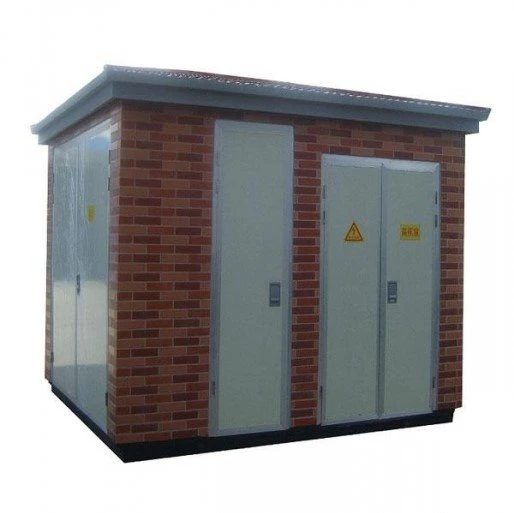

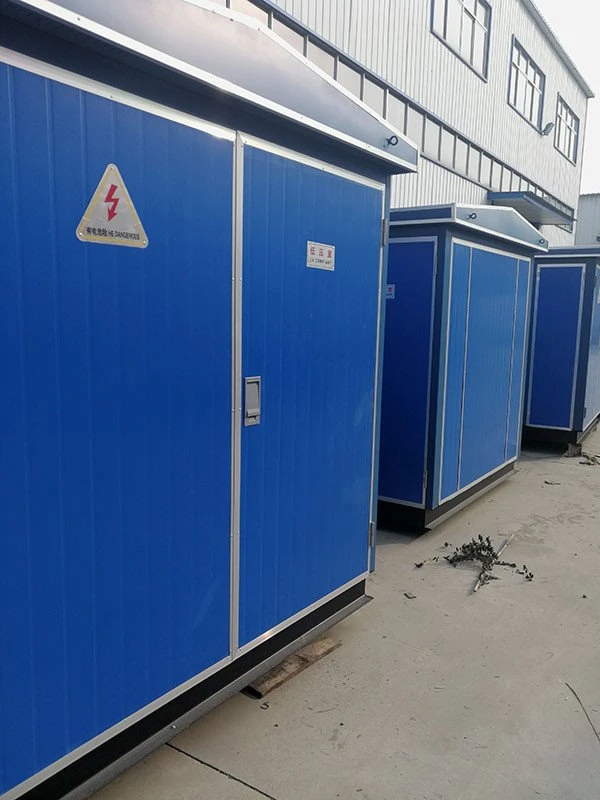

Skriňová rozvodňa, známa aj ako predinštalovaná rozvodňa. Je to druh vysokonapäťového spínacieho zariadenia, distribučného transformátora a nízkonapäťového zariadenia na distribúciu energie. Je to druh továrensky prefabrikovaného vnútorného a vonkajšieho kompaktného zariadenia na distribúciu energie, ktoré je integrované podľa určitej schémy zapojenia. Organicky kombinuje funkcie znižovania výkonu transformátora a nízkonapäťovej distribúcie energie. Ktorý je inštalovaný v krabici z oceľovej konštrukcie, ktorá je odolná voči vlhkosti, hrdzi, prachu, hlodavcom, ohňu, proti krádeži, tepelne izolovaná, úplne uzavretá a pohyblivá. Je vhodná najmä pre mestskú sieť výstavba a rekonštrukcia. Ide o rozvodňu nového typu po rozvodni občianskej výstavby. Skriňová rozvodňa je vhodná pre bane, továrne, ropné a plynové polia a veterné elektrárne. Nahrádza pôvodnú civilnú rozvodňu elektrickej energie a rozvodňu a stáva sa novým typom transformátorových rozvodných zariadení. Skriňová rozvodňa je vhodná aj pre obytné štvrte, mestskú verejnosť, rušné centrum mesta, stavebné napájanie a pod. Užívatelia si môžu vybrať rozvodňu skriňového typu podľa rôznych podmienok používania a úrovní zaťaženia.
Popis

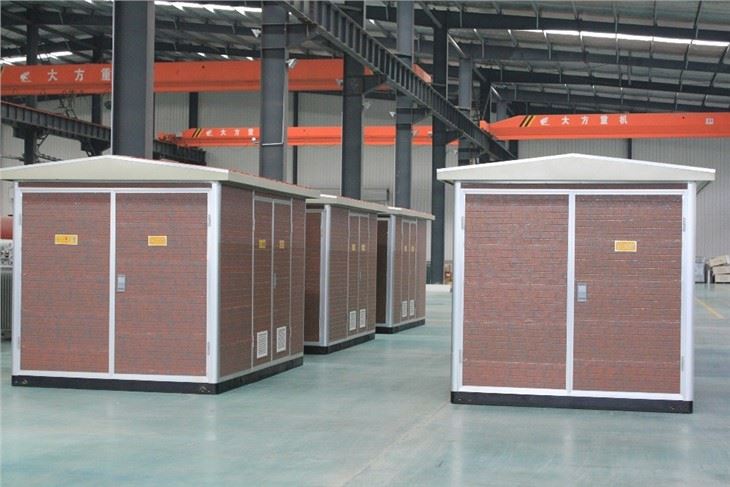

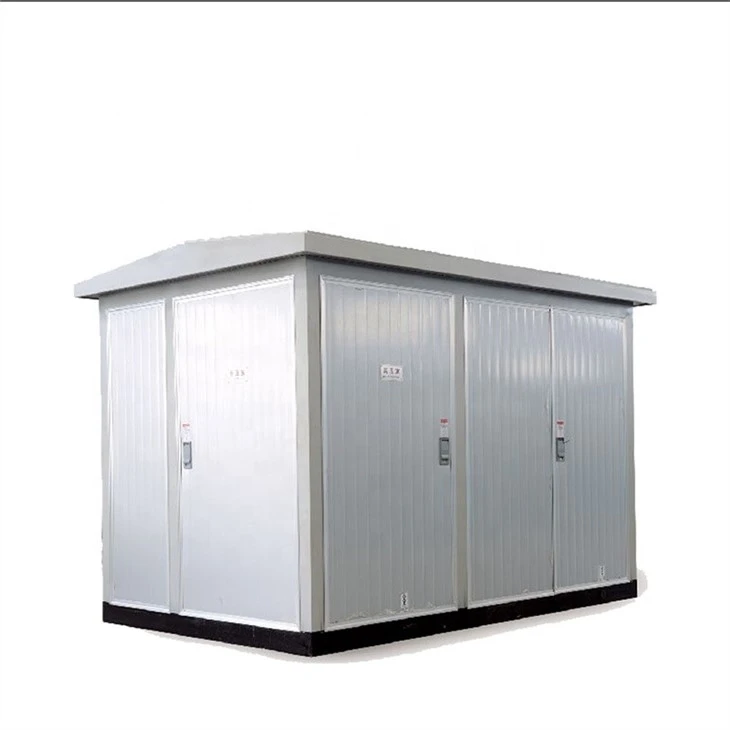

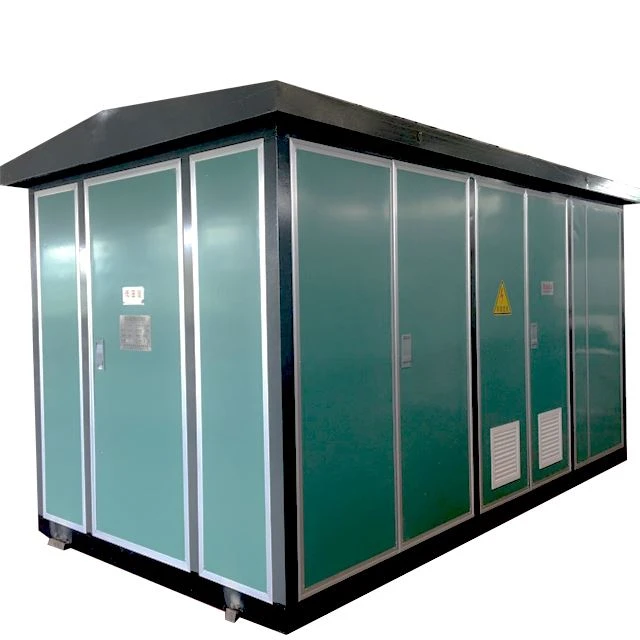

22/0.4KV 3000KVA transformátorová mini rozvodňa

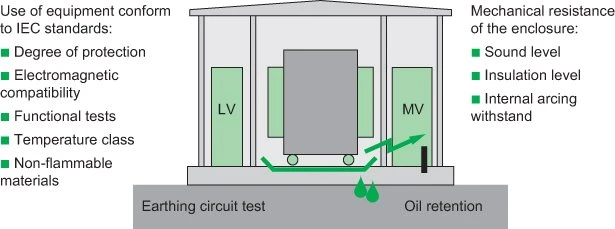

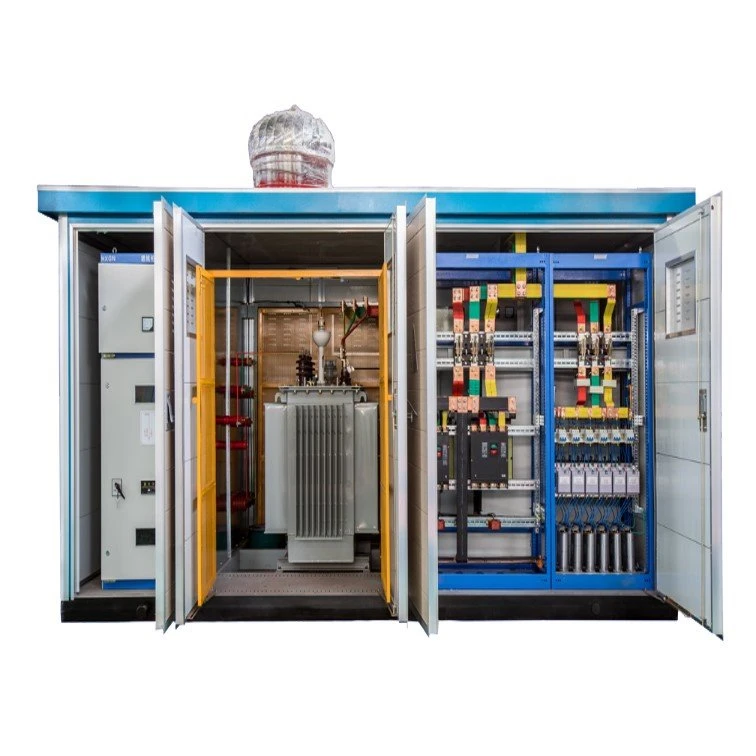

1. Vysokonapäťové oddelenie
2. Priehradka transformátora
3. Priestor pre nízke napätie
môžeme urobiť túto rozvodňu ako požiadavku používateľa a zákazníka podľa ich výkresu (jednoriadkový diagram, SLD) a potreby.
Priehradky VN a NN sú s dokončenou funkciou.
HVcompartment má rôzne spôsoby napájania pri testovaní napájania 1 krát, môže byť tiež inštalovaný so zariadeniami HVtesting, aby sa dosiahol dopyt po HVtesting.
Transformátorový priestor je možné zvoliť S7, S9 alebo iný nízkostratový olejový transformátor a suchý typ transformátora. Priestor transformátora má systémy chladenia vetra a osvetlenia s automatickým štartom.
Nízkonapäťové oddelenie môže byť vyrobené podľa potrieb používateľov, používa pevnú alebo zostavenú štruktúru ako systém elektrického napájania, má mnoho funkcií, ako je distribúcia svetla, distribúcia energie, jalový výkon, testovanie elektrickej energie atď., Aby sa zlepšila distribúcia energie kvalita a spokojnosť užívateľa.
Toto teleso / kryt rozvodne je vyrobené hlavne z kovového materiálu, nehrdzavejúcej ocele, nekovového materiálu ..., ktorý si môže vybrať používateľ a zákazníci
Táto rozvodňa je veľmi dôležitá rozvodná a napájacia jednotka v elektrickej káblovej napájacej sieti. Ide o akúsi kompletnú zostavu napájacieho zdroja s VN riadením, ochranou a premenou, rozvodom.. používa sa v 3-fázovom AC 50Hz a menovitým prúdom max 1600KVA Je široko používaný v priemyselných a banských podnikoch, obytných štvrtiach, nemocniciach, nákupných centrách, výškových budovách a iných distribučných systémoch.
Pre túto rozvodňu vyrábame a exportujeme hlavne 11KV, 15KV,20KV,24KV,33KV .....typ.
Pre prispôsobený špeciálny typ, akonáhle získame jasné technické údaje alebo SLD, môžeme to urobiť.
1 Okolitá teplota: -25 stupeň ~ plus 40 stupňov
2 Nadmorská výška: menej ako 1000 m
3 Relatívna vlhkosť
Denný priemer menej ako 95 percent Priemerná hodnota tlaku vodnej pary menej ako 2,2 kpa
Mesačný priemer menej ako 90 percent Priemerná hodnota tlaku vodnej pary menej ako 1,8 kpa
4 Seizmická intenzita: menšia ako 8. magnitúda
5 Vonkajšia rýchlosť vetra nižšia ako 35 m/s
6 Aplikujte na miesta bez požiaru, bez nebezpečenstva výbuchu a bez chemickej korózie
| Vysokonapäťové oddelenie | položka | jednotka | Parameter | ||
| Menovitá frekvencia | Hz | 50/60 Hz | |||
| Menovité napätie | KV | 3,3 kV, 6.0KV, 6,6 kV | 10KV 11KV 13,8KV 15KV 20KV 22kv | 30KV 33KV 35KV 36KV | |
| Maximálne prevádzkové napätie | KV | 7,2 KV | 12KV, 24KV | 40,5 KV | |
| Menovitý prúd | A | 400, 630, 1000, 1250, 1600, 2000, 2150,...atď | |||
| Prenosový prúd | A | 1200 -3150 A | |||
| 1MIN Výdržné napätie výkonovej frekvencie, zemná fáza | KV | 42/48, 85/95 | |||
| 1MIN Odolné napätie výkonovej frekvencie, fáza/lom | |||||
| BIL | KV | 75/85, 170/185 | |||
| Menovitý skratový vypínací prúd | KA | 20, 31.5 | |||
| Priehradka transformátora | Menovité napätie | KV | 3,3 kV, 6.0KV, 6,6 kV | 10KV 11KV 13,8KV 15KV 20KV 22kv | 30KV 33KV 35KV 36KV |
| Menovitá výkonová kapacita | KVA | 200 KVA Až 2,5 MVA | |||
| Rozsah poklepania | percent | ±2 x 2,5 percenta, ±5 percent | |||
| Vektorová skupina | Yyn0, Dyn11 | ||||
| Skratová impedancia | percent | 4.0 , 4.2, 4.5, 6, 8 | |||
| Priestor pre nízke napätie | menovité napätie | V | 220, 380, 400, 415, 433, 440, 660, 690,800 | ||
| menovitý prúd hlavného obvodu | A | 50 -4000 | |||
| vetvový prúd | A | 5-800 | |||
| Ohrada | úroveň ochrany | ||||
| VN priehradka | IP33, IP65... | ||||
| LV priehradka | IP33 | ||||
| Priehradka transformátora | IP23 | ||||
| Úroveň hluku | dB | Menšie alebo rovné 50 | |||

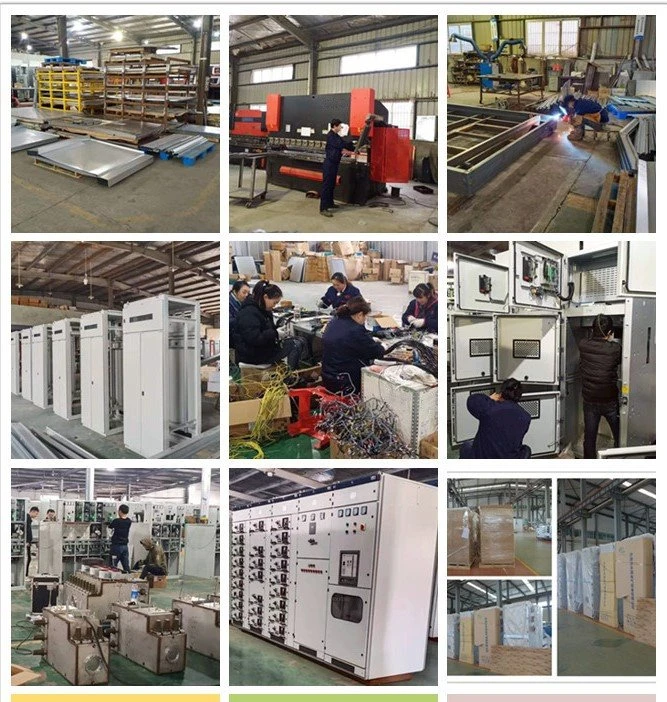

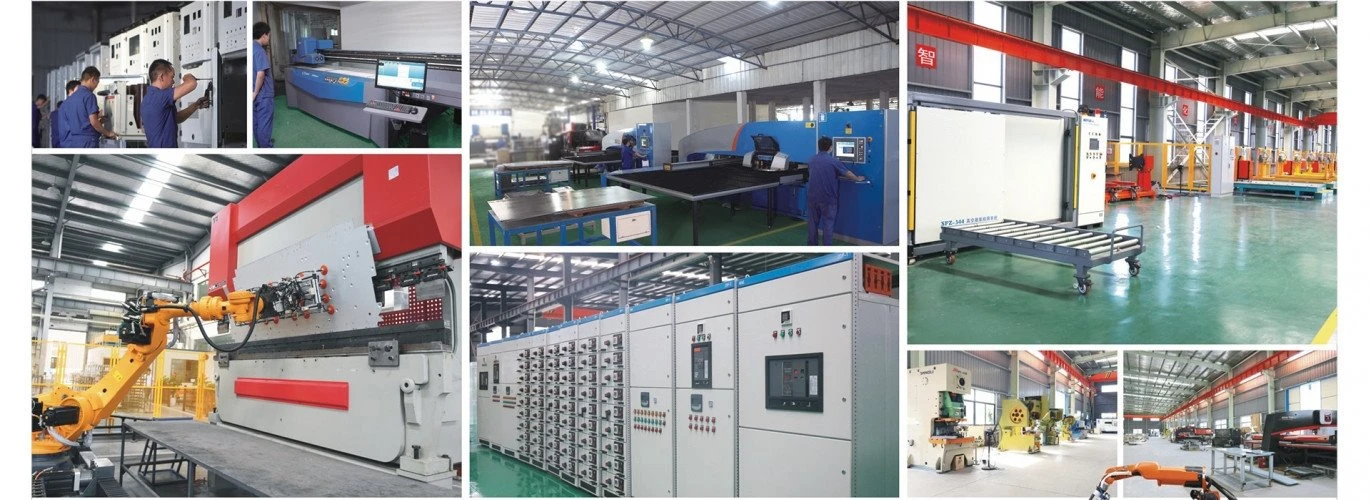

FACTORY
CERTIFIKÁT
VÝSTAVA
PREHĽAD SPOLOČNOSTI
FAQ
Q5 : Je k dispozícii OEM/ODM?
A: Áno, je! Naše produkty je možné prispôsobiť. Máme dizajnérske a inžinierske tímy, môžeme prispôsobiť produkty podľa výkresov alebo požiadaviek zákazníkov.
Q6 : Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme továreň, ako 100-percentný profesionálny výrobca s 20-ročnými skúsenosťami výrobcu by sme mohli vyrábať výrobky podľa požiadaviek zákazníkov a mohli by sme tiež kontrolovať kvalitu výrobkov na 100 percent.
Q7 : Dá sa na cene dohodnúť?
A: Áno, cena je dohodou. Môže sa zmeniť podľa množstva alebo balenia
Q8 :Čo tak kontrola?
Odpoveď: Máme celý kontrolný systém od surovín až po konečné produkty vrátane testu zvýšenia teploty, testu typu testovacieho vodiča postrekom soli, testu mechanickej životnosti.
Q9 :Čo sú platobné podmienky?
A: T.T, Paypal, Western Union,Poistenie obchodu Alibabaa L/C je prijateľné. 30 percent T/T vopred,70 percentzostatok pred odoslaním.
